Guía paso a paso: Controla luces y electrodomésticos con Arduino UNO R4 WiFi desde tu celular

Introducción

El Arduino UNO R4 WiFi abre un mundo de posibilidades en la domótica, permitiendo controlar dispositivos eléctricos de forma remota y segura. En esta guía te mostraremos paso a paso cómo conectar un bombillo o cualquier electrodoméstico (como una nevera) a tu placa y manejarlo desde el celular, usando aplicaciones o asistentes de voz como Alexa o Google Assistant.

Materiales necesarios

• Arduino UNO R4 WiFi
• Módulo relé de 1 canal (5V)
• Bombillo con socket y cable de alimentación AC
• Fuente de alimentación para Arduino (5V/2A)
• Cables jumper
• Smartphone con conexión a internet

Conexión del circuito

La activación del bombillo se realiza mediante un relé, que actúa como interruptor controlado por una señal digital del Arduino. Sigue estos pasos:

1. Conecta el pin VCC del relé al pin 5V del Arduino.
2. Conecta el pin GND del relé al GND del Arduino.
3. Conecta el pin de señal (IN) del relé al pin digital 7 del Arduino.
4. En el lado de alto voltaje del relé, intercala el módulo en el circuito del bombillo: el terminal común (COM) va a la fase de la red AC, y el terminal normalmente abierto (NO) al bombillo. El otro extremo del bombillo se conecta al neutro.

Precaución: Manipula el circuito de AC solo si tienes experiencia; de lo contrario, pide ayuda. Siempre desconecta la energía antes de cablear.

Programación del Arduino

Usaremos el entorno Arduino Cloud para crear un tablero virtual y controlar el relé desde cualquier lugar. El código base es sencillo y se puede modificar para otros electrodomésticos.

1. Instala la Arduino Create Agent y crea una cuenta en Arduino Cloud.
2. Agrega un nuevo Thing y selecciona la placa UNO R4 WiFi.
3. Asocia una variable booleana llamada rele y vincúlala al pin digital 7.
4. Genera el sketch automático y súbelo. El código principal se verá así:

#include "thingProperties.h"

void setup() {
  pinMode(7, OUTPUT);
  digitalWrite(7, LOW);
  initProperties();
  ArduinoCloud.begin(ArduinoIoTPreferredConnection);
  setDebugMessageLevel(2);
  ArduinoCloud.printDebugInfo();
}

void loop() {
  ArduinoCloud.update();
}

void onReleChange() {
  digitalWrite(7, rele ? HIGH : LOW);
}

Control desde el celular

Con el Arduino conectado a WiFi y el código en ejecución, podrás manejar el bombillo de dos formas:

• App Arduino IoT Remote: Descárgala en tu móvil, inicia sesión y verás el interruptor para encender/apagar el relé.
• Asistentes de voz: Vincula tu cuenta de Arduino Cloud con Alexa o Google Home para usar comandos como "Alexa, enciende la luz" o "Ok Google, apaga la nevera".

Aplicaciones prácticas

Esta solución no solo sirve para bombillos. Puedes controlar cualquier electrodoméstico que se active con un relé: neveras, cafeteras, ventiladores, cerraduras eléctricas o sistemas de riego. Todo desde tu celular y con la seguridad de la nube de Arduino.

Recomendación final

Te invitamos a explorar el potencial del Arduino UNO R4 WiFi en proyectos de IoT. En Vistrónica encontrarás todos los componentes necesarios para llevar tus ideas a la realidad. Empieza por este proyecto y luego escala a un sistema completo de automatización del hogar.

Imagenes y circuito de conexion

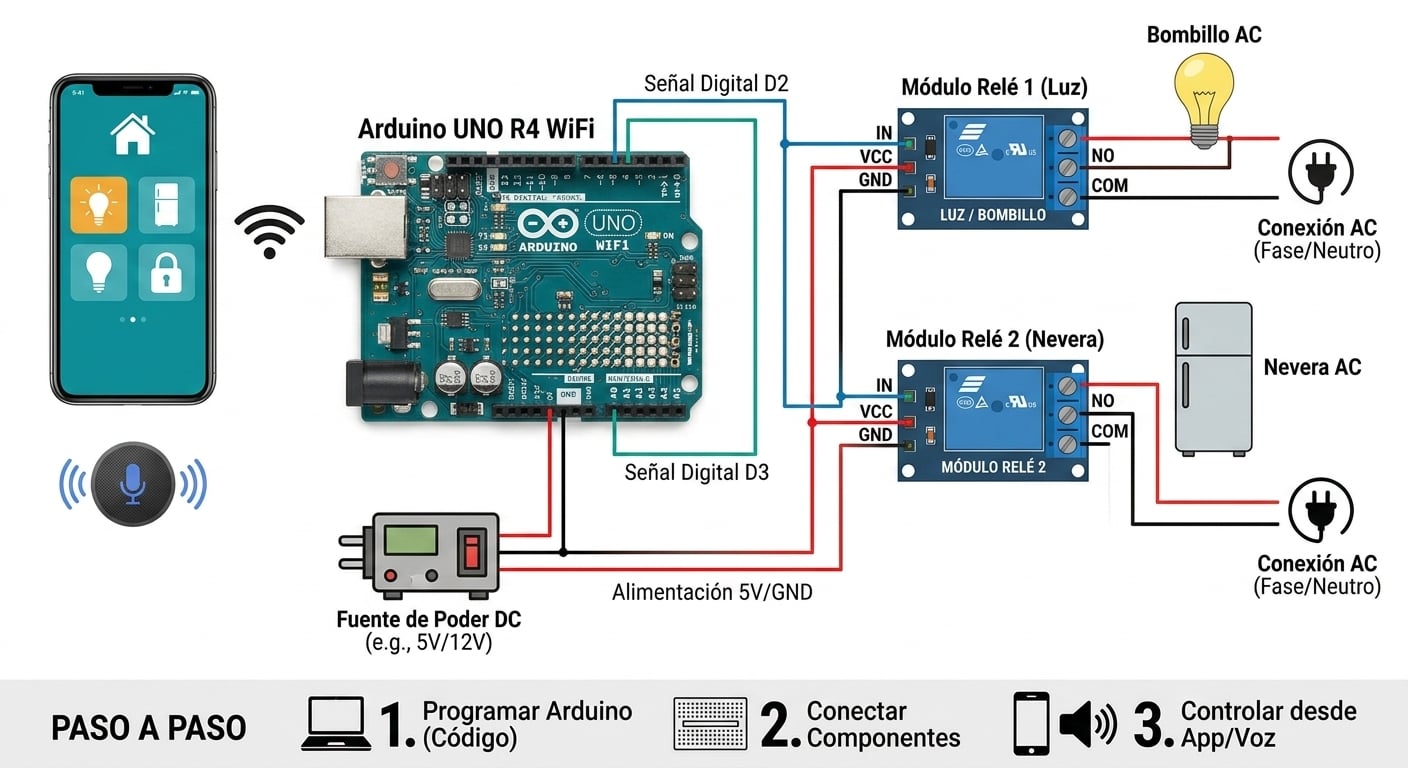

Imagen principal del proyecto o productoCircuito o conexion sugerida
