juego de agilidad, arduino

3355 Visitas Publicado en: 10/08/2020
Por Elkin fabian cedeno chala

Con este tutorial aprenderás hacer este divertido juego, en el cual podrás demostrar tu destreza compitiendo con tus amigos, y  familiares... ¿Pudiste ganar?



Materiales y partes

x1 Arduino Uno
x1 Servomotor Piñoneria Metálica 180°
x1 Potenciómetro Lineal 20k
x6 Cables Macho- Macho
x1 Protoboar Mini
x1 Cartón o Madera

Pasos y Diseño

Primero, debes cortar las piezas del juego.

En nuestro caso las cortamos en una cortadora laser, pero tú puedes hacerlo de la forma que te quede más fácil, las partes de este juego las puedes descargar aquí.





Los diseños los puedes cambiar a gusto, este diseño es solo para que tengas una idea.

Para empezar a ensamblar el juego, comenzamos atornillando la base de madera con la base del motor, dejando una buena zona para poner el Arduino y el potenciómetro.

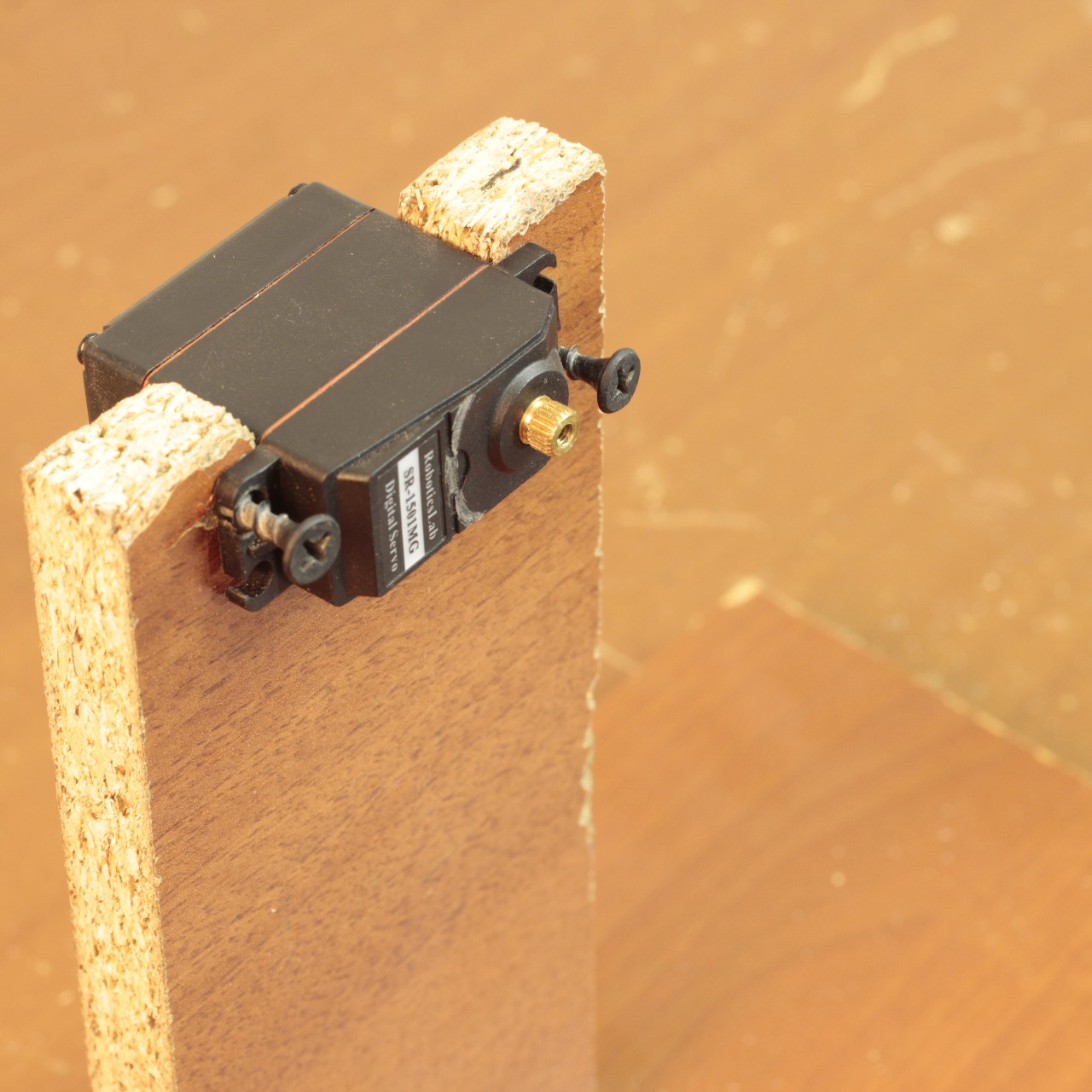

Ajustamos el servomotor en el agujero de la base, con dos tornillos para que no se suelte.

Justamente en la mitad de la rueda, hacemos un pequeño agujero, para ajustar con los tornillos del servomotor, con la rueda más adelante.


Para que quede mejor ajustado, y evitar que se caiga la rueda,  ponemos el brazo en forma de estrella del Servomotor y atravesamos más tornillos en la rueda, para que no se vaya a soltar al moverlo.



Para curiosos:

Puedes utilizar cualquier otro material, si quieres utilizar cartón para este proyecto, puedes cambiar el servomotor por uno micro servo y así reducir costos.

Con las otras piezas hacemos un tipo de canaleta, para que la bolita no se salga del camino.

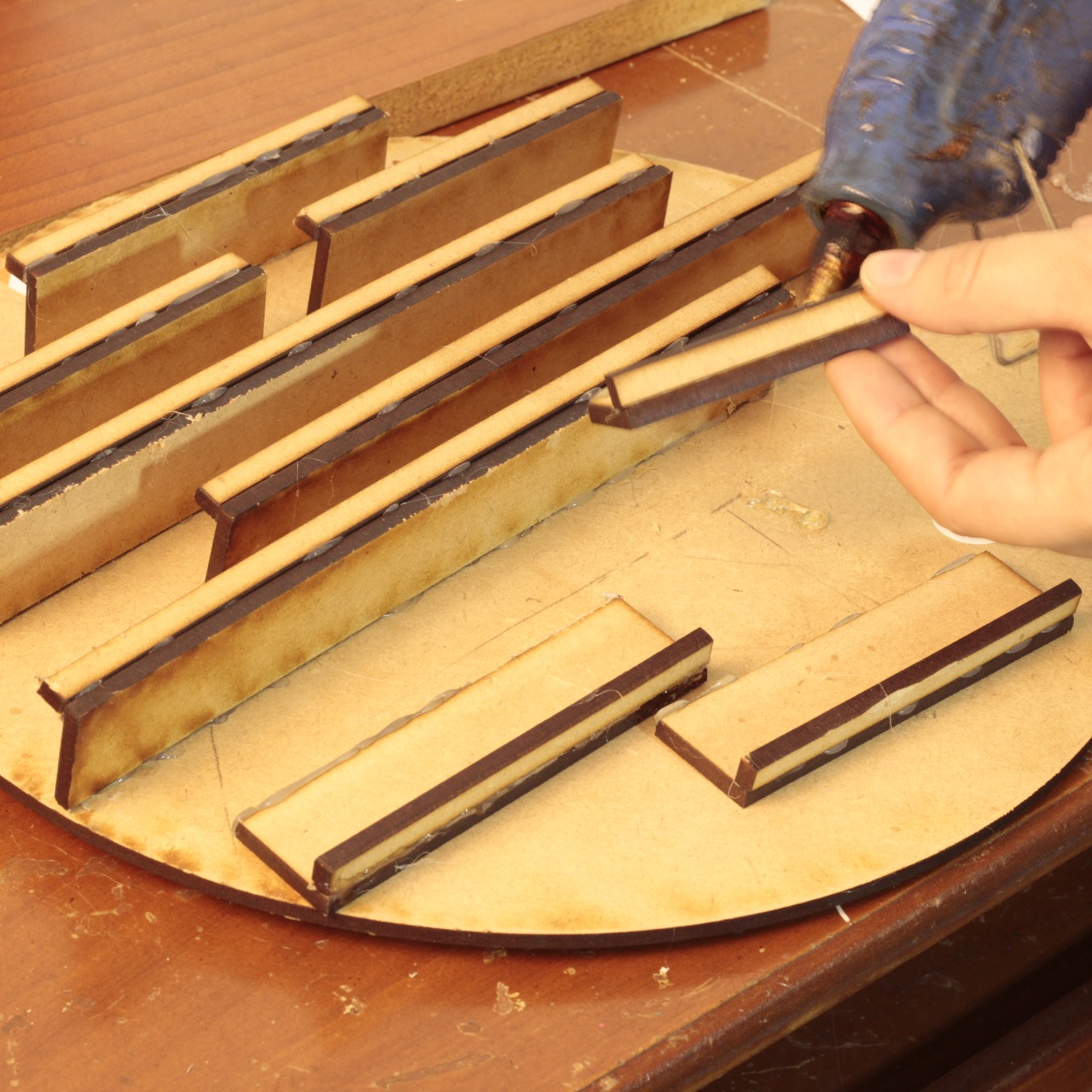

Con cada pieza comenzamos hacer el camino de la bolita para llegar a su lugar, puedes hacer los caminos a tu gusto, y con zonas con mayor dificultad, usa tu ingenio.

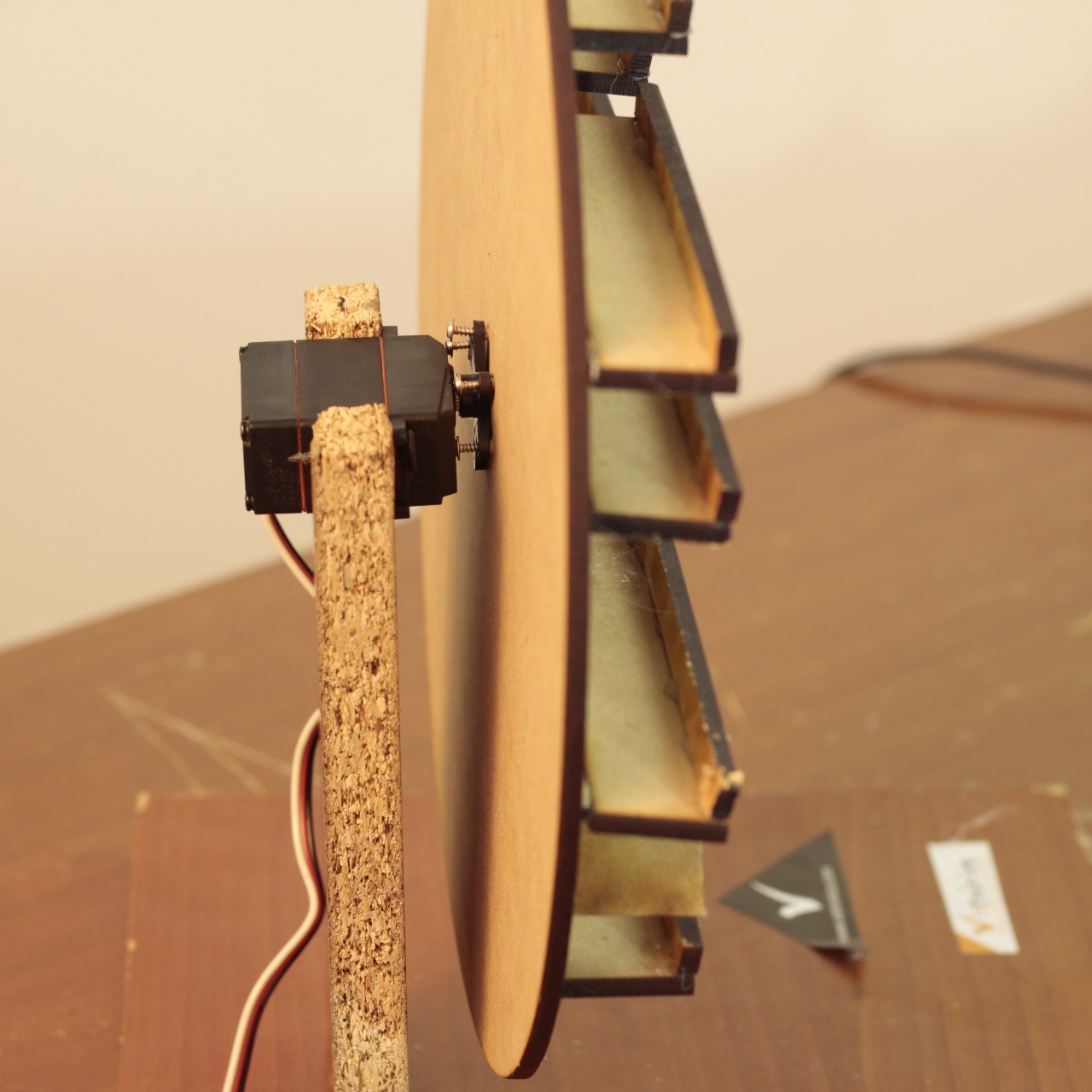

Ahora, con los caminos pegados, ajustamos al servo a la rueda, ajustando con el brazo de estrella.



Con el tornillo del servomotor, atravesamos la rueda en el agujero de la mitad y ajustamos al servomotor para que no se suelte.


Ya está la parte mecánica... Ahora conectemos y programemos los elementos electrónicos

Diseño Electrónico

Para hacer las conexiones electrónicas debemos tener en cuenta:

Conectar el servomotor1 al Arduino:

       ⇒  Conectar el cable rojo al +5V de Arduino
       ⇒  Conectar el cable naranja al PIN 9 del Arduino
       ⇒  Conectar cable café con el pin GND de Arduino

Conectar el potenciómentro 20k al Arduino

       ⇒  Conectar el potenciómentro a +5V de Arduino
       ⇒  Conectar el potenciómetro al PIN A0 del Arduino
       ⇒  Conectar el potenciómetro a pin GND de Arduino



Ya teniendo las conexiones del Servomotor y el potenciómetro organizamos los cables y se adapta una perilla para el potenciómetro.




Software

Para la programación del servomotor y el potenciómetro, nos basamos en el lenguaje de Arduino, que es un lenguaje fácil de entender y programar.

Asegúrate de conectar el Arduino a tu computador (Linux, MAC, PC), con un Cable USB tipo A-micro USB tipo B, y asegúrate que el servo motor y el potenciómetro están bien conectados.

Una vez que hayas conectado el Arduino al Pc, copias y pegas el siguiente código en el entorno de Arduino, compilas y cargas.

#include <Servo.h> //Declaramos la libreria del servomotor

Servo myservo; //Declaramos el servo
int sensorPin = A0; // Declaramos el pin del potenciometro
int sensorValue = 0; // Variable para el valor del servi
int y = 0; //Variable para guardar datos del angulo

void setup() {
Serial.begin(9600); //Abrimos comunicación Serial
myservo.attach(9); // Pin del servomotor
}

void loop() {
    sensorValue = analogRead(sensorPin); // SensorValue debe ser igual al valor del potenciometro
    y = map(sensorValue, 10, 1020, 60, 120); // hacemos un mapeo de los angulos que el motor se mueve
    Serial.println(y); // imprimimos el del del angulo
    myservo.write(y); // Enviamos el valor del angulo al servo
}




Calibración

La calibración se hace por medio de la linea de código:

y = map(sensorValue, 10, 1020, 60, 120);

Donde ajustamos los correspondientes ángulos, para que el servo se mueva sin que gire 360 grados

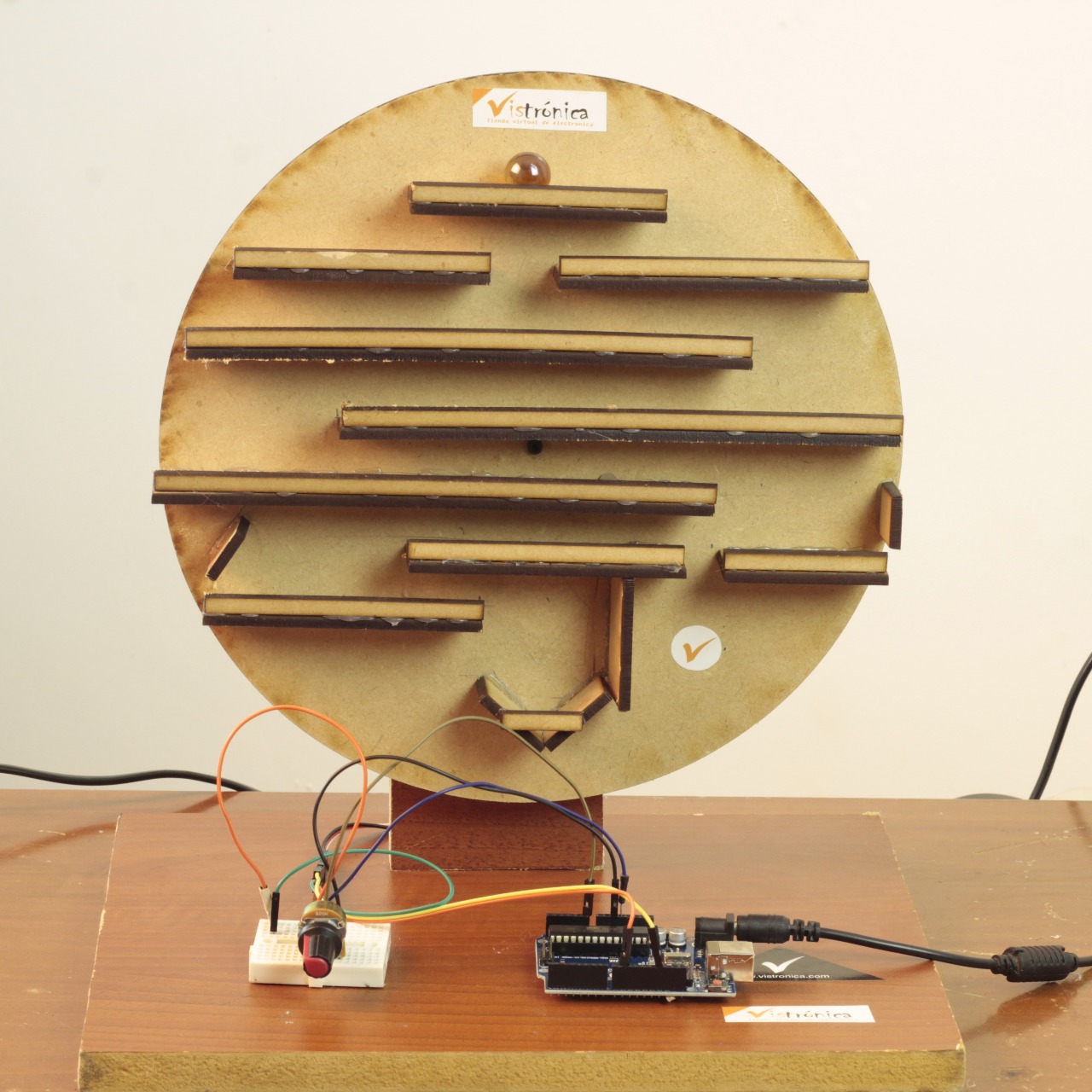

Ensamble Final


Para finalizar, conectamos la fuente de 12V al Arduino, y que comience el juego.



Cuéntanos si implementaste este proyecto o usaste algún elemento que compraste en Vistronica, sube un video o una imagen de proyecto y etiquétanos en nuestras redes sociales como Facebook, Instagram o YouTube @Vistronica y utiliza el hashtag #VistronicaMaker y obtén recompensas.

Hagamos de Colombia un país más innovador
