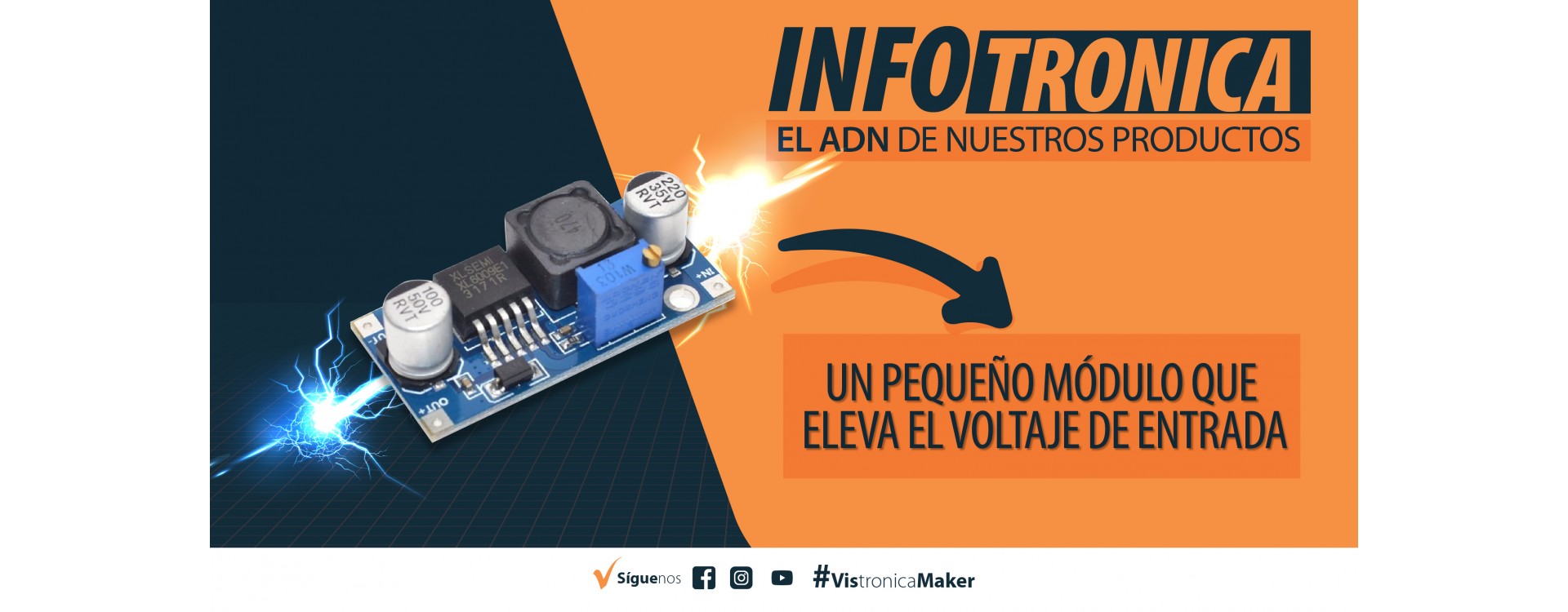

CONVERTIDOR DC-DC BOST XL6009
QUE ES CONVERTIDOR DC-DC BOST XL6009
El elevador de tensión DC-DC basado en el chip XL6009. Su voltaje de entrada puede puede estar entre 3V a 32V, este módulo trabaja a una frecuencia de operación de 400KHz. Este módulo es usado para aplicaciones en las que se necesita un nivel de tensión constante a la salida ante cualquier tipo de variaciones de voltaje a la entrada del módulo.
|
CHIP XL6009 El regulador XL6009 es un convertidor DC / DC con un amplio rango de entrada, Que puede generar tensiones de salida positivas o negativa, el regulador XL6009 tiene un diseño especial para aplicaciones de equipos electrónicos portátiles. |
|
|
BOBINA DE 470H La bobina es utilizada para llevar energía desde la entrada a la salida. Cuando esta en estado ON es incrementar la corriente con la que esta siendo alimentada, y después de esto se descarga esta energía en los condensadores. |
|
|
PINES DE ENTRADA Este modulo cuneta con dos pines de entrada de voltaje DC, ese voltaje puede estar en un rango de 3 a 32 voltios. |
|
|
POTENCIOMETRO Este potenciómetro es el encargado de regular la tensión de salida del módulo convertidor dc-dc, con este potenciómetro se puede ajustar el voltaje de salida que se desee tener. |
|
|
PINES DE SALIDA Este modulo cuenta con dos pines de salida, por donde se obtiene el voltaje ya aumentado este valor de tensión puede oscilar entre 5 a 35V. |
|
|
CONDENSADORES Estos condensadores son los que se cargan a través de la bobina, y almacene cierta energía la cual de la que se alimenta la carga o el dispositivo que se conecte a el módulo. |
APLICACIONES DEL CONVERTIDOR DC-DC BOST XL6009
Los convertidores continua continua están diseñados para estabilizar una tensión continua ya sea brindada por baterías o una fuente con el fin de obtener un voltaje menor, igual o mayor las aplicaciones mas destacadas de los convertidores dc dc son:
· Aislamiento galvanico
· Estabilizar tensiones de corriente continua con ruido
· Convertir tensiones que sean apropiadas para alimentar otros equipos electronicos
