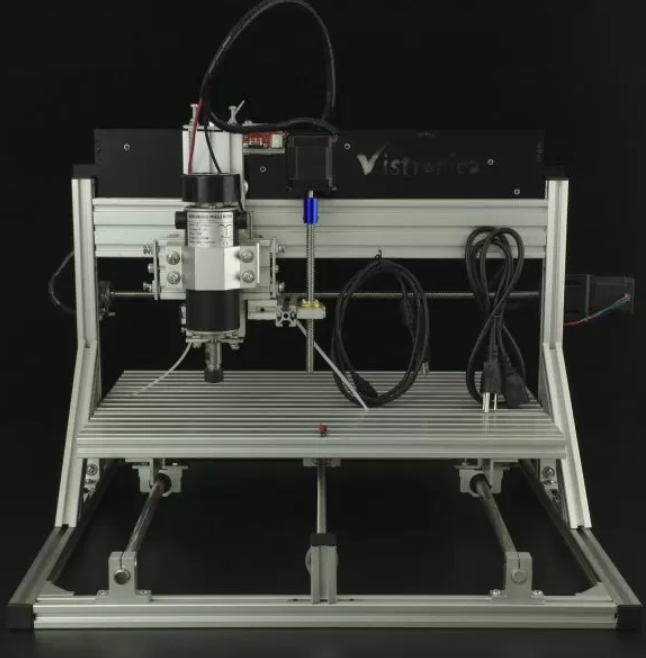

Maquina ruteadora CNC

      CIRCUITO ELECTRONICO

En esta caja elaborada en acrilico esta ubicada la parte electrónica de la maquina ruteadora cnc, la cual consta de, un Arduino uno,  Arduino CNC Shield V3, Driver Motores Paso a Paso A4988, Fuente Conmutada 12V 5A, Fuente de Poder 110VDC para Spindle 500W, Interruptor basculante, esta parte es la que tiene el control de los 3 motores que controlan los tres ejes de la maquina eje X, Y y Z. Ademas de el encendido de las cinta led y también el encendido y apagado de toda la maquina cnc.

              SPINDLE O HUSILLO 12000RPM

Este motor está diseñado para funcionar en máquinas CNC y Router, este sistema de motor es relativamente Nuevo funciona con corriente en DC,  y requiere un voltaje elevado para su funcionamiento, cerca de 110 V DC, por ello requiere una fuente que cumpla esos requerimientos, adicional mente este motor incluye un soporte en aluminio para ser fácilmente acoplado a la maquina CNC

            VARILLA LISA ACERO 12MM

Esta varilla lisa es la que permite a la base de 45X30 cm de  la maquina CNC  pueda deslizarse de una forma sencilla en el eje requerido.

              COJINETE  PARA EJE LINEAL DE 12MM

Es utilizado en la maquina CNC para el desplazamiento de los ejes, tiene incorporado unos sellos de goma para evitar que el interior de este eje se acumulen residuos de polvo. Es de color plateado con acabados en aluminio. En su parte inferior cuenta con cuatro agujeros de montaje donde se puede enroscar tornillos a la medida.

             EJE DE APOYO SK12

Este eje de apoyo es el que permite a la varilla lisa de acero que dar fija sobre la base de la maquina CNC, este eje cuenta con un perno ajustable, con elin de asegurar las varilla para que quede fija.

              PERFIL DE ALUMINIO 20X20

El perfil de alumino de 20x20 se utiliza en la maquina CNC para la basa del área de trabajo de la CNC, y también para la base del eje de desplazamiento

            PERFIL DE ALUMINIO 20X60

El perfil de aluminio 20x60 es utilizado para crear el área de trabajo de la maquina CNC la cual tiene un área de 43x30 cm esta se arma con 3 pedazos de 400 mm de largo.

             ANGULO ESQUINERO DEL PERFIL DE ALUMINIO 20X20

Este angulo se utiliza para la unión de los perfiles de 20x20 que se utilizan en la estructura de la maquina CNC, principalmente en la estructura de la base

            MOTOR PASO A PASO NEMA 17

La maquina CNC consta de 3 motores paso a paso nema 17, son los encargados de darle el movimiento a lo largo de los tres ejes de la maquina ruteadora CNC, estos van sujetos a la estructura con su soporte para motor nema 17, este motor e ideal para la maquina gracias a su torque de 5.6 kgCm  ya que brinda una fuerza considerable y exactitud.
