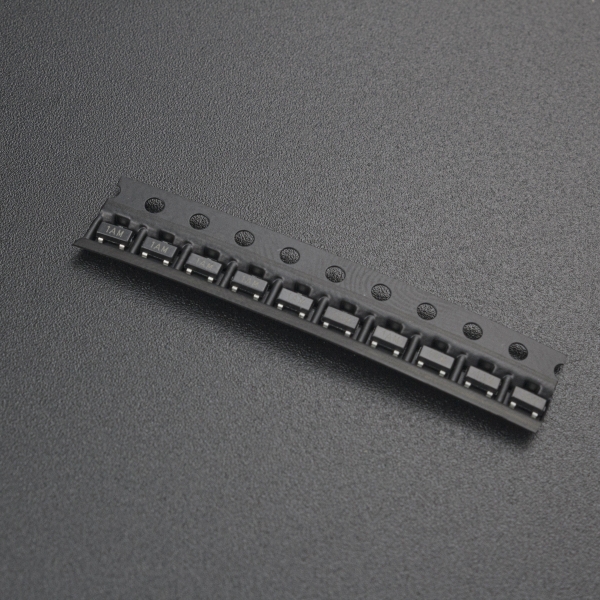

Transistor de conmutación NPN en encapsulado SOT23 tipo SMD.
No hay información de llegada de productos disponible en este momento.
Transistor de conmutación NPN en encapsulado SOT23 tipo SMD. Complemento PNP: MMBT3906.
El transistor 2N3904 es uno de los más comunes transistores NPN generalmente usado para amplificación. Está diseñado para funcionar a bajas intensidades, bajas potencias, tensiones medias, y puede operar a velocidades razonablemente altas. Se trata de un transistor de bajo coste, muy común, y suficientemente robusto como para ser usado en experimentos electrónicos.
El Transistor PNP complementario del transistor NPN 2N3904 es el 2N3906.
Características:
|
Especificaciones técnicas |
|
|
Categoría del producto: |
Transistores bipolares - BJT |
|
Estilo de montaje |
SMD / SMT |
|
Paquete / caja: |
SOT-23-3 |
|
Polaridad del transistor: |
NPN |
|
Voltaje de Colector a Emisor (CE) |
40 V |
|
Voltaje de Colector a Base (CB) |
60 V |
|
Emisor- Voltaje de base VEBO: |
6 V |
|
Voltaje de saturación colector-emisor: |
0.3 V ( Vce: 0.3V @ Ib=5mA, Ic=50mA) |
|
Corriente máxima del colector de CC: |
200 mA |
|
Gain Bandwidth Product fT: |
300 MHz |
|
Tiempo de retardo |
35ns |
|
Tiempo de subida |
35ns |
|
tiempo de bajada |
50ns. |
|
Temperatura de funcionamiento mínima: |
- 55 C |
|
Temperatura de funcionamiento máxima: |
+ 150 C |
|
Serie: |
MMBT3904 |
|
Ganancia de Corriente DC (hFE) Máx |
300 |
|
Altura: |
0.93 mm |
|
Longitud: |
2.92 mm |
|
Embalaje: |
carrete |
|
Ancho |
: 1.3 mm |
|
Corriente continua del colector: |
0.2A |
|
Pd - Disipación de potencia: |
350 mW |
|
Tipo de producto: |
BJTs - Transistores bipolares |
Hojas de datos y especificaciones técnicas:
https://www.onsemi.com/pdf/datasheet/2n3903-d.pdf
http://181.143.31.26:8095/pub/internet/nuevo/2n3904.pdf
Contenido:
1 X TRANSISTOR NPN MMTB3904 1AM SMD SOT23 2N3904
