Sensor de pH analógico con electrodo industrial para Arduino

Este sensor de pH para Arduino con electrodo industrial es de conexión simple y práctica (conector BNC), lo que lo hace muy adecuado para el monitoreo en línea a largo plazo. Para usarlo, simplemente se conecta el sensor de pH con el conector BND, luego se conecta la interfaz PH2.0 en un puerto de entrada analógica de cualquier controlador Arduino para iniciar con la lectura del pH y ser ajustada su ganancia por medio del potenciómetro. Este sensor es aplicado comúnmente en la vigilancia de la calidad del agua o en la acuicultura.

El electrodo de pH industrial está hecho de membrana de vidrio sensible con baja impedancia. Se puede usar en una variedad de mediciones de PH con respuesta rápida y excelente estabilidad térmica. Tiene buena reproducibilidad, es difícil de hidrólisis y puede eliminar el error alcalino básico. En el rango de 0pH a 14pH, el voltaje de salida es lineal. El sistema de referencia que consiste en el puente de sal de electrolito en gel Ag/AgCl tiene un potencial de media celda estable y un excelente rendimiento anticontaminación. La membrana de anillo de PTFE no es fácil de obstruir, por lo que el electrodo es adecuado para la detección en línea a largo plazo.

Características

NOTA: Cuando la temperatura cambia, el PH de la solución a medir también cambia, debido al desplazamiento en los equilibrios de los ácidos débiles.

Documentos

Wikipedia sensor de pH

Manual electrodo de pH industrial

Diseño esquemático

Diseño PCB

Ejemplo de Arduino

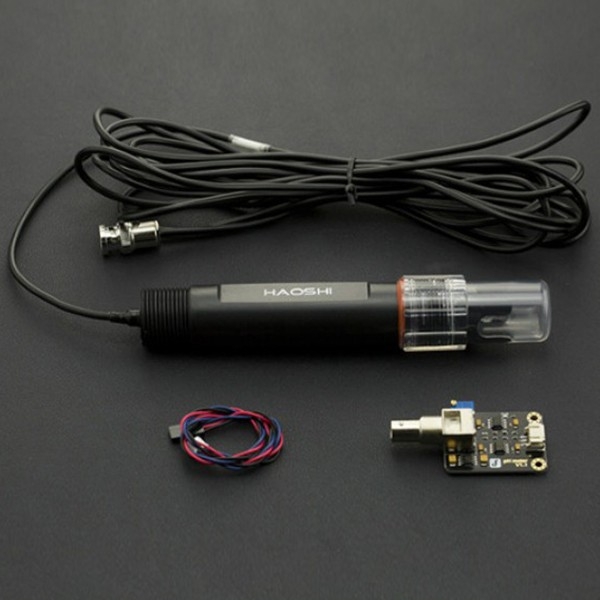

Contenido del paquete

1x Electrodo de pH industrial con conector BNC

1x Modulo para electrodo de pH

1x Cable analógico
