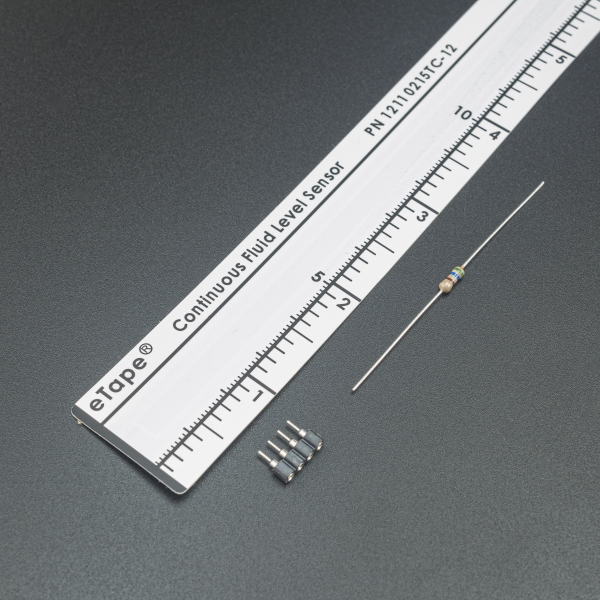

Sensor De Nivel De Liquido eTape 12"

$297.051,37
Cantidad

VIS1465
0 comentarios
Cantidades disponibles
Fusagasugá:
E15-01J-1
7
Total disponible:
7
Cerrar

Indíquenos si ha visto este producto a un mejor precio

Sensor De Nivel De Agua eTape

Política de privacidad

Política de envío

Garantía del producto

Sensor de nivel en líquidos no corrosivos a base de agua, y sólidos en polvo no corrosivos ni abrasivos, medida análoga continua, resistencia variable con el nivel, envoltura de plástico PET, disponible en longitudes de 32"

Características:

  • Sensor análogo de nivel en fluídos que proporciona una medida continua (A diferencia del funcionamiento On-Off de la mayoría de sensores de nivel del tipo flotador)
  • Disponible en varias longitudes (Región activa): 8" (20.32 cm), 12" (30.48 cm), 24" (60.96 cm) y 32" (81.28 cm) aprox.
  • Ancho: 1" (2.54 cm)
  • Grosor: 0.015" (0.381 mm)
  • No contiene partes móviles
  • Puede ser utilizado con líquidos no corrosivos a base de agua y sólidos en polvo no corrosivos ni abrasivos. Para una versión con protección de chaqueta de teflón compatible con la mayoría de químicos y para aplicaciones con alimentos haga click aquí
  • Salida (±10 %): 8": 1500 Ω vacío, 300 Ω lleno. 12": 2250 Ω vacío, 400 Ω lleno. 24": 3000 Ω vacío, 300 Ω lleno.
  • Gradiente de resistencia (±10 %): 8": 140 Ω/pulgada (56 Ω/cm). 12": 150 Ω/pulgada (59 Ω/cm). 24": 110 Ω/pulgada (44 Ω/cm).
  • Resolución: < 0.01" (0.25 mm)
  • Rango de medida del nivel: desde 1" (2.54 cm) hasta algo mas de la máxima longitud del área activa según el modelo
  • Incorpora resistor fijo de referencia (Rref), que puede ser usado para compensación de temperatura, especialmente en aplicaciones donde se manejen amplios rangos de esta
  • Resistencia de referencia (Rref): 8": 1500 Ω. 12": 2250 Ω. 24": 3000 Ω.
  • Potencia nominal: 0.5 W
  • Voltaje máximo de alimentación: 10 V
  • Temperatura de operación: -9 ºC a +65 ºC (15 ºF a 150 ºF)
  • Material externo de cobertura: Plástico PET
  • Conector: 4 pines Crimpflex (Separación estándar de 2.54 mm)

Recomendaciones:

  • No soldar directamente cables a los terminales del sensor, sino a algún conector adecuado que luego se conecte al sensor
  • No presionar con los dedos el sensor
  • No doblarlo, ni arrugarlo
  • Se debe sostener verticalmente para que no se doble
  • Se debe operar verticalmente y derecho
  • Para obtener los mejores resultados, especialmente en tanques grandes, se recomienda instalarlo dentro de un tubo de PVC para evitar que el sensor de doble o agite, o se afecte la medida por ejemplo por turbulencia y salpicadura del agua. Sin embargo el líquido debe poder interactuar libremente con ambas caras del sensor
  • El sensor debe ser suspendido de la parte superior antes de que comience la región activa de medición
  • El agujero de ventilación que posee en la parte superior se utiliza para equilibrar con la presión atmosférica y debe permanecer siempre fuera del fluido. Este agujero está protegido con una membrana filtro hidrofóbica para prevenir que entre agua si es inadvertidamente sumergido

Código con Arduino

// the value of the 'other' resistor #define SERIESRESISTOR 560 // What pin to connect the sensor to #define SENSORPIN A0 void setup(void) { Serial.begin(9600); } void loop(void) { float reading; reading = analogRead(SENSORPIN); Serial.print("Analog reading "); Serial.println(reading); // convert the value to resistance reading = (1023 / reading) - 1; reading = SERIESRESISTOR / reading; Serial.print("Sensor resistance "); Serial.println(reading); delay(1000); }

Documentos:

Contenido del Paquete:

1x Sensor De Nivel De Liquido eTape 12"

Nuevo
VIS1465
7 Artículos
No hay reseñas de clientes en este momento.
