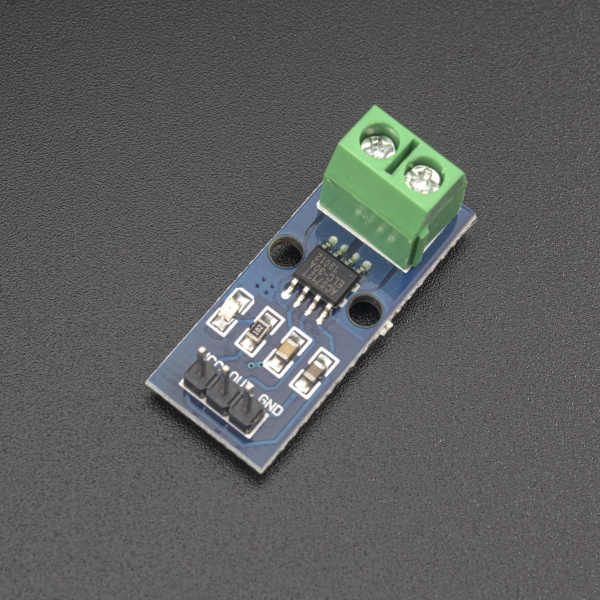

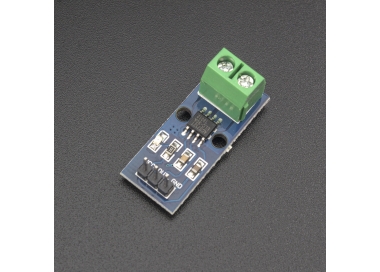

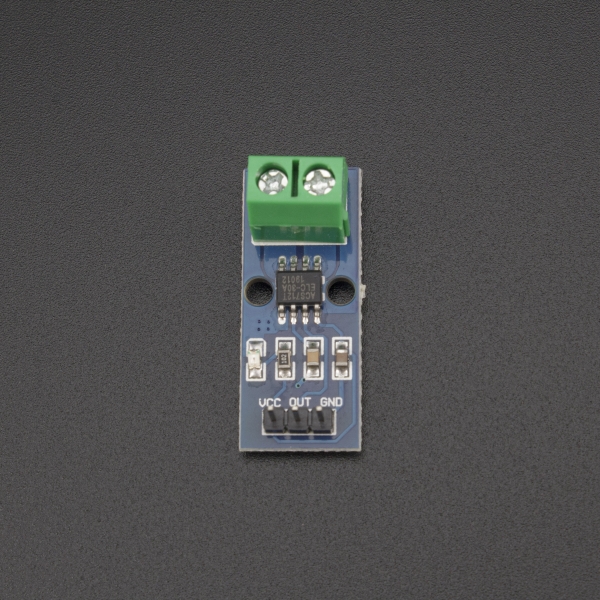

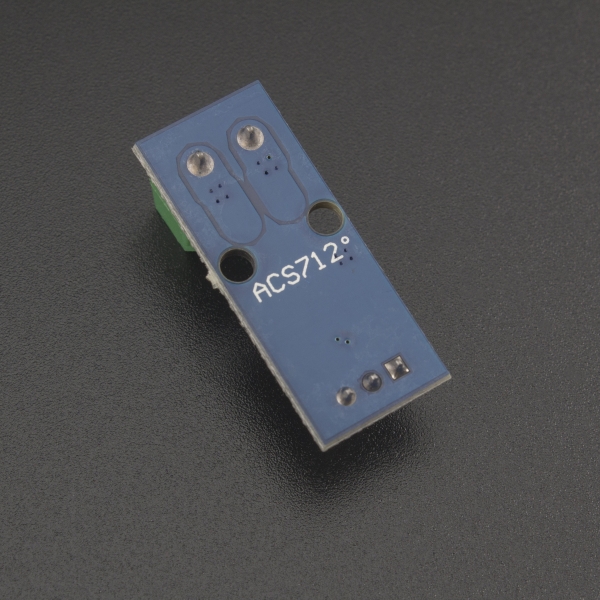

Sensor de corriente de efecto Hall de 30A ACS712
Este módulo de corriente provee una solución económica y precisa para la medición de corriente AC y DC, tanto en la industria como en sistemas de comunicación. Este módulo es muy facil de utlizar. Este diospositivo generalmente es utilizado para la detección y administración de una carga, switcheo de fuentes de alimentación, y protección contra sobrepicos de corriente.
Este dispositivo funciona en base al chip ACS712 el cual permite el sensado de niveles de corriente de hasta 30A. Este módulo cuenta con un LED testigo, es decir, este se enciende para validar que la alimentación que le llega al módulo sea la que este necesita y así funcione correctamente. Su funcionamiento es a base del efecto Hall por lo que no existe ningún tipo de interferencia con el circuito que se está midiendo. Este módulo es comúnmente usado para medición de corrientes en motores, resistencias, etc. o proteccion de sobrecargas o como retroalimentacion de circuitos de control de potencia.
|
Voltaje de alimentación |
5V |
|
Maximo voltaje inverso |
0.1V |
|
Corriente de salida |
3mA (Fuente) 10mA (inversa) |
|
Voltaje de salida |
0V~5V |
|
Rangos disponibles (Capacidad de corriente) |
5A-30A |
|
Sensibilidad |
· 5A (a una salida de 180mV/A) · 30A (a una salida de 66mV/A) |
|
Salida cuando no detecta corriente |
VCC / 2 |
|
Aislamiento eléctrico total |
Entre el sensor de efecto Hall y la salida de voltaje |
|
Error máximo de linealidad a la salida |
1.5% a 25°C |
Hoja de especificaciones del ACS712
1 x Módulo Sensor de Corriente ACS712 de 30A
