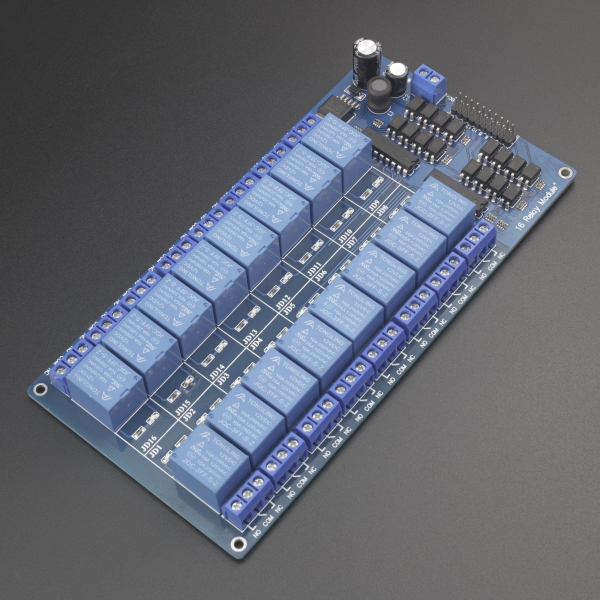

Este módulo de relevadores (relés) para conmutación de cargas de potencia. Los contactos de los relevadores están diseñados para conmutar cargas de hasta 10A y 250VAC (12VDC), se recomienda usar niveles de tensión por debajo de los límites descritos, con protección de Optoacoplador para minimizar el ruido percibido por el circuito de control mientras se lleva a cabo la conmutación de la carga, además de implementar el Chip LM2596 (mayor vida útil y control de potencia). La señal de control puede provenir de cualquier circuito de control TTL o CMOS como puede ser un microcontrolador. Este módulo es ideal para conmutar cargas de corriente alterna conectadas a la red eléctrica. Soporta todos los microcontroladores, aplicaciones en zonas industriales, control del PLC, entre otros.
Característica:
Plataforma
Arduino, 8051, AVR, PIC, DSP, ARM, MSP430, TTL
Chip
LM2596
Normas internacionales de seguridad
Control de carga, área regional de tanque de aislamiento
Aislamiento
Si
Interfaz
Estándar
Control
Dispositivos varios/cargas
Voltaje de alimentación
5VDC~12VDC
Voltaje de operación
250VAC/10VDC
Voltaje de la bobina (relé)
12V
Corriente de operación
10A
Corriente de activación por relé
3mA
Voltaje de señal de control
0V-2V baja tensión
5V <= alta tensión
Potencia máxima
<=2000W
Canales
16 (independientes protegidos con Optoacopladores)
LED indicador
Para cada canal (cuando bobina está activa)
Contenido del Paquete:
1 x Módulo Relé de 16 Canales con Optoacoplador
Nuevo
VIS1544
