Módulo Relé 2 Canales con RF 315Mhz 10A + Caja + Control

El Módulo de radiofrecuencia con control permite conmutar cargas remotamente como por ejemplo bombillos, motores, resistencias eléctricas, o cualquier otro dispositivo eléctrico que no supere la potencia máxima permitida por el módulo.

Características

El módulo contiene tres pines llamados 1,2 y 3 estos pines permiten configurar los diferentes modos de operación

• 1. Modo pulso (Pines 1,2, y 3 sin Jumper): Los reles se activarán como un pulsador, si oprime el botón el relé se activa, si suelta el botón el relé se desactiva.
• 2. Modo de Pulso con Retardo (Pin 2 y 3 con Jumper, el Pin 1 libre):  Los reles se activarán como un pulsador, si oprime el botón el relé se activa al pasar 2 segundos, si suelta el botón el relé se desactiva al pasar 2 cengundos (Si se desea cambiar el tiempo de 2 segundos es necesario reemplazar el capacitor C2).
• 3. Modo de enclavamiento (Pines 1 y 2 con Jumper, y el pin 3 libre): Activa el relé con un botón, y desactiva con otro botón diferente, al desactivarlo se activará el relé correspondiente al botón pulsado, esto implica que siempre habrá un relé activado.

Documentos

Hoja de características del Chip PT2272-L4

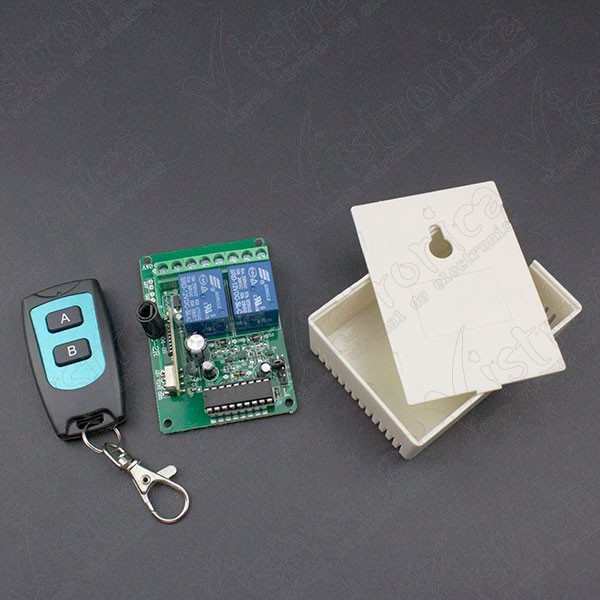

Contenido del Paquete

• 1x Control de 2 Canales
• 1x Módulo Relé de 2 Canales con RF
• 1x Caja de Plástico
