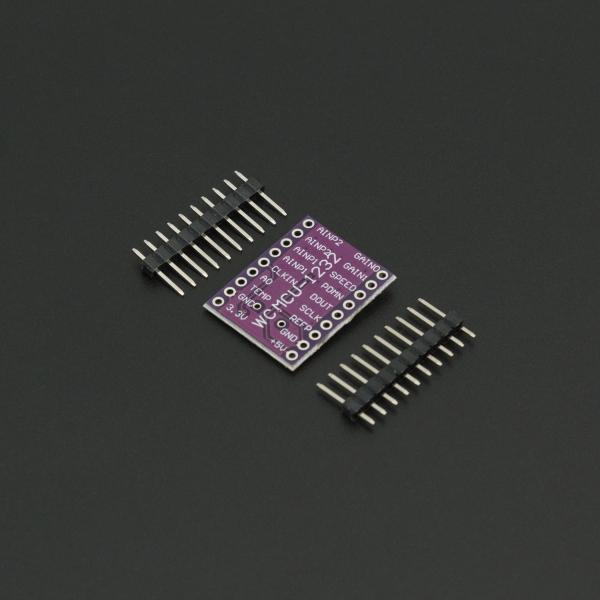

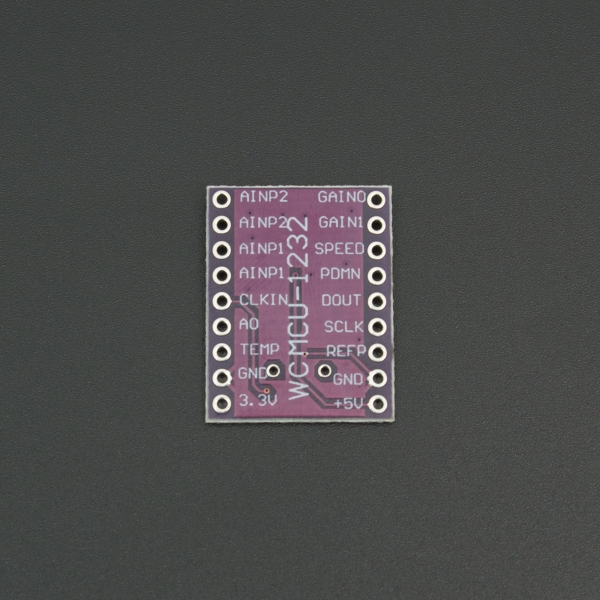

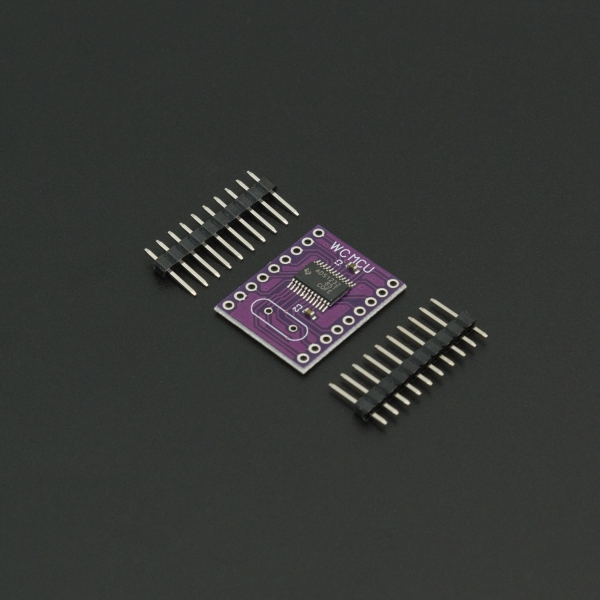

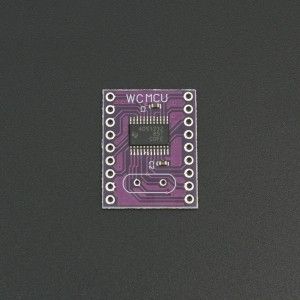

Modulo Convertidor Analógico A Digital 24 Bits MCU1232 ADS1232

El ADS1232 en un convertidor analógico a digital (ADC) de 24 bits de precisión con un amplificador de ganancia programable (PGA) de bajo ruido. Este convertidor incluye también un sensor de temperatura interno para monitorearse el PGA interno, contando con una ganancia seleccionable de 1, 2, 64 o 128 admitiendo una entrada diferencial a escala completa de ± 2.5V, ± 1.25V, ± 39mV o ± 19.5mV. Usado especialmente en sensores de puentes, basculas, medidores de tensión, sensores de presión, control de procesos industriales.

Especificaciones

• Hasta 23.5 bits efectivos
• Ruido RMS: 17nV a 10SPS (PGA = 128) 44nV a 80SPS (PGA = 128)
• Resolución sin ruido de 19.2 bits en ganancia = 64
• Más de 100dB Rechazo simultáneo de 50Hz y 60Hz
• Reloj flexible: Oscilador a bordo de baja deriva (± 3%) Cristal externo opcional
• Ganancias seleccionables de 1, 2, 64 y 128
• Tasas de datos seleccionables de 10SPS u 80SPS
• Entrada diferencial de dos canales con sensor de temperatura incorporado (ADS1232)
• Interfaz digital serie simple
• Rango de alimentación: 2.7V a 5.3V
• Temperatura de trabajo de -40 ° C a + 105 ° C

Contenido del paquete

1x Modulo Convertidor Analógico A Digital 24 Bits MCU1232
