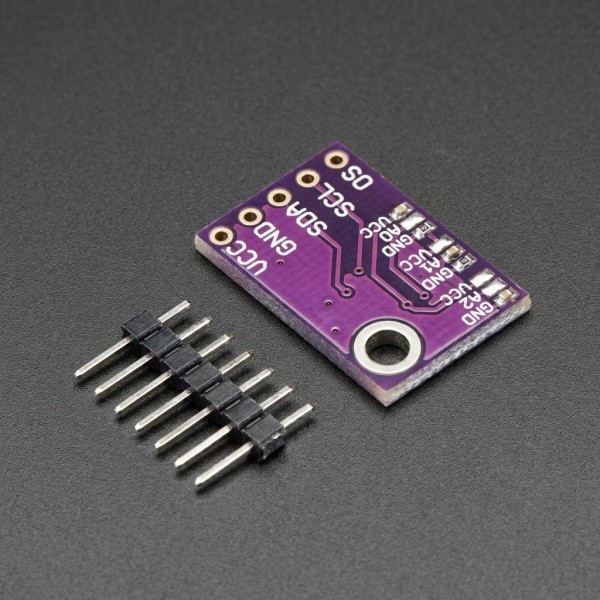

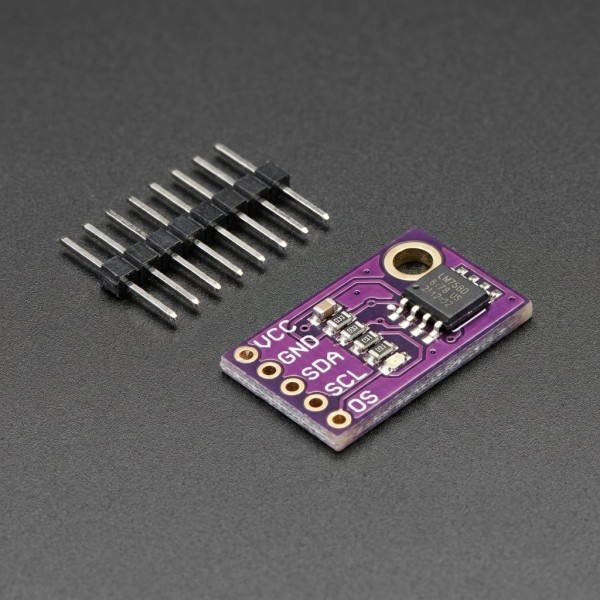

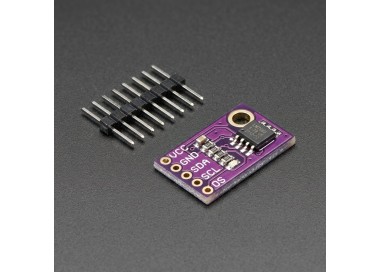

Módulo Sensor de Temperatura LM75AD/LM75BD con Interfaz I2C de Alta Velocidad

Descripción

El módulo sensor de temperatura LM75AD/LM75BD es un dispositivo digital de alta precisión que utiliza una interfaz I2C de alta velocidad para comunicarse con microcontroladores y otros sistemas digitales. Con un rango de alimentación de 2.8V a 5.5V y un consumo ultrabajo en modo apagado de solo 1.0 μA, es perfecto para aplicaciones portátiles y de bajo consumo. Su convertidor analógico-digital (ADC) de 11 bits proporciona una resolución de temperatura de 0.125°C, garantizando mediciones precisas en un amplio rango de temperatura de -55°C a +125°C.

Características técnicas

• Interfaz de bus I2C con dirección esclava de 7 bits (1001xxx), permitiendo conectar hasta 8 dispositivos en el mismo bus.
• Rango de alimentación: 2.8V ~ 5.5V.
• Rango de temperatura: -55°C ~ +125°C.
• Resolución de temperatura: 0.125°C (ADC de 11 bits).
• Precisión: ±2°C (de -25°C a 100°C) y ±3°C (de -55°C a 125°C).
• Umbral de temperatura y puntos de ajuste de histéresis programables.
• Consumo en modo apagado: 1.0 μA.
• Funcionamiento como controlador de temperatura independiente al encenderse.

Aplicaciones

• Interfaz de bus I2C, dirección del dispositivo 7, dirección esclava 1001xxx, con capacidad para conectar hasta ocho dispositivos adicionales en el mismo bus.
• Rango de alimentación: 2.8 V ~ 5.5 V, rango de temperatura: -55 ~ +125 °C.
• El convertidor analógico-digital (ADC) de 11 bits proporciona una resolución de temperatura de 0.125 °C.
• Precisión de temperatura: ±2 °C (-25 ~ 100 °C) y ±3 °C (-55 ~ 125 °C).
• Umbral de temperatura y puntos de ajuste de histéresis programables.
• Para reducir el consumo de energía, el consumo de corriente en modo apagado es de solo 1.0 μA.
• Al encenderse, el dispositivo puede funcionar como controlador de temperatura independiente.

Contenido del paquete

• 1 x Módulo sensor de temperatura LM75AD/LM75BD

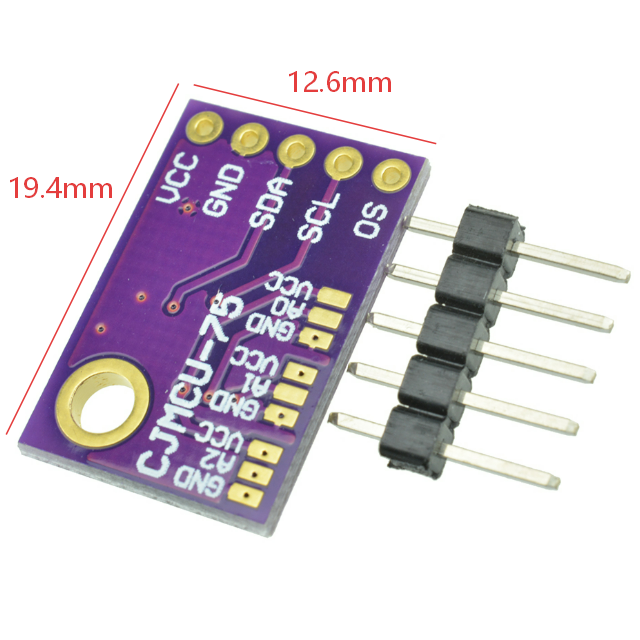

Grafico tecnico
