ESP32S 38PIN Expansion Board IoT Development Board
✈ En Camino
Tiempo aprox. de entrega: ~9 días
$11.400
VIS4602
Placa de expansión púrpura para ESP32 de 38 pines, con triple alimentación USB-C, Micro-USB y DC. Ideal para prototipos IoT y proyectos DIY. ¡Cómprala hoy!
Fecha aproximada de arrivo: 28 piezas para el 10 de septiembre del 2026
¿Tienes canal, blog o redes? Como creador de contenido podrías ganar hasta
$616
por venta a tu audiencia.
Programa para creadores →
Descripción

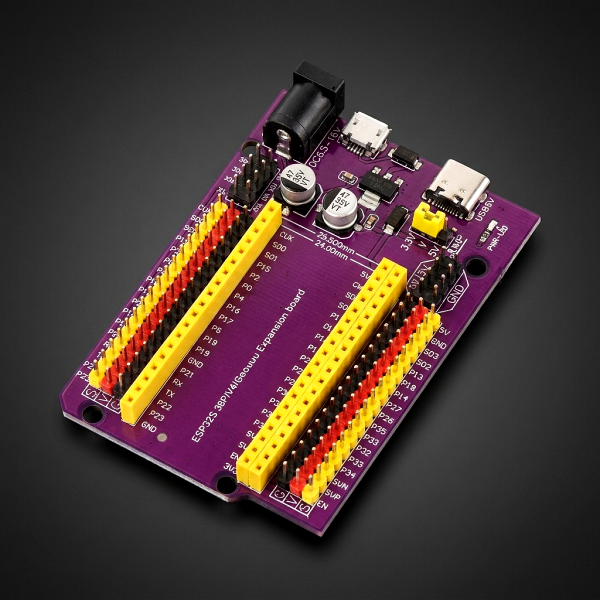

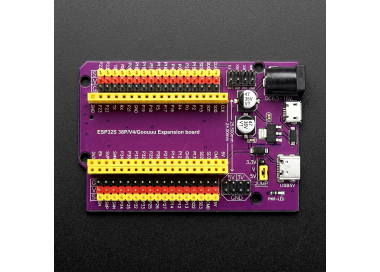

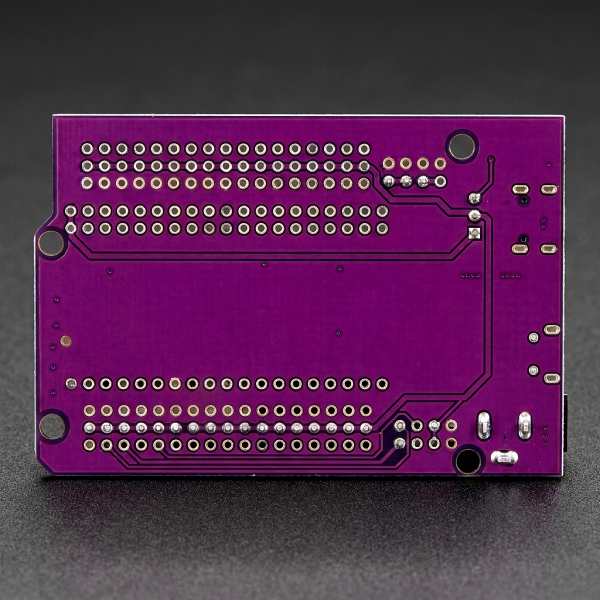

La placa de expansión ESP32S de 38 pines es un accesorio esencial para tus proyectos de desarrollo con módulos ESP32. Esta placa base, de color púrpura y fabricada en FR-4 , te permite expandir cada pin GPIO del ESP32 a dos pines, facilitando la conexión de sensores y otros periféricos. Compatible con placas de desarrollo CP2102 ESP32-DevKit C-32 y ESP-WROOM-32, es perfecta para prototipos IoT y proyectos DIY.
Características técnicas
Características del producto
- Este módulo es seguro y fiable, y se puede expandir a diversas aplicaciones.
- La placa de expansión está hecha de material FR-4 de alta calidad y puede equiparse con la placa de desarrollo CP2102 ESP32-DevKit C-32 ESP-WROOM-32, una placa de desarrollo universal de 38 pines.
- Buena estabilidad y alta fiabilidad. Puede expandir un pin GPIO de la placa de desarrollo ESP32 a dos pines GPIO.
- Adecuado para que los usuarios reutilicen todos los pines en proyectos DIY.
Parámetros del producto
| Color | Púrpura |
|---|---|
| Material | FR-4 de alta calidad |
| Pines | 38 pines |
| Interfaz | TYPE-C, MICROUSB |
| Dimensiones del producto | 77.8 mm * 53.3 mm |
Esta placa base de expansión funciona con módulos de desarrollo tipo ESP32-S de 38 pines y lleva la E/S a una serie de cabezales junto con alimentación y tierra.
EL PAQUETE INCLUYE:
- Placa de Expansión ESP32-S de 38 pines
- Soporta múltiples formas de alimentar el módulo ESP32
- Pines de cabezal macho más pines de alimentación y tierra para cada pin de E/S para una fácil conexión
- Soporta módulos ESP-32 de 38 pines de 0.9" y 1.0" de ancho
Esta placa de expansión funciona con módulos ESP32 de 38 pines en configuraciones más estrechas de 0.9" o más anchas de 1.0".
Proporciona flexibilidad en cómo se alimenta el ESP32 y también ofrece pines de cabezal en todos los pines de E/S junto con alimentación y tierra para facilitar las conexiones con puentes, como a módulos de sensores.
La placa ofrece 3 formas de alimentar el ESP32. Acepta un cable USB Micro-B o USB C o puede ser alimentada desde un conector de alimentación DC estándar. El conector de alimentación DC acepta de 6.5V a 16V como entrada. Se recomienda mantener la entrada a un máximo de 12V para limitar la disipación de energía en el regulador lineal de 5V integrado. Solo una de estas tres entradas de alimentación DC debe conectarse a la vez. Un LED rojo se enciende cuando se aplica energía.
Alimentación de 5V de la Placa Base – Si se alimenta desde USB, la alimentación de 5V proviene directamente del USB después de pasar por un diodo de protección contra corriente inversa. Si se alimenta desde el conector de alimentación DC, un regulador de 5V integrado proporciona la alimentación de 5V.
Alimentación de 3.3V de la Placa Base – La alimentación de 3.3V en la placa base es proporcionada por el regulador de 3.3V en el módulo ESP32. Típicamente, la corriente extraída de este regulador no debe exceder los 250mA.
Un cable USB Micro-B conectado directamente al ESP32 también alimentará la placa de expansión. Hay diodos de protección contra corriente inversa tanto en el ESP32 como en la placa base, por lo que es seguro conectarse al USB del ESP32, por ejemplo, para reprogramarlo o monitorear la salida serial, mientras la placa base también está alimentada por una de las 3 fuentes de alimentación de entrada.
La propia placa proporciona pines de cabezal de Señal/Alimentación/Tierra para cada uno de los pines de señal del ESP32. Esto puede ser útil al conectar módulos de sensores o similares que también requieren alimentación.

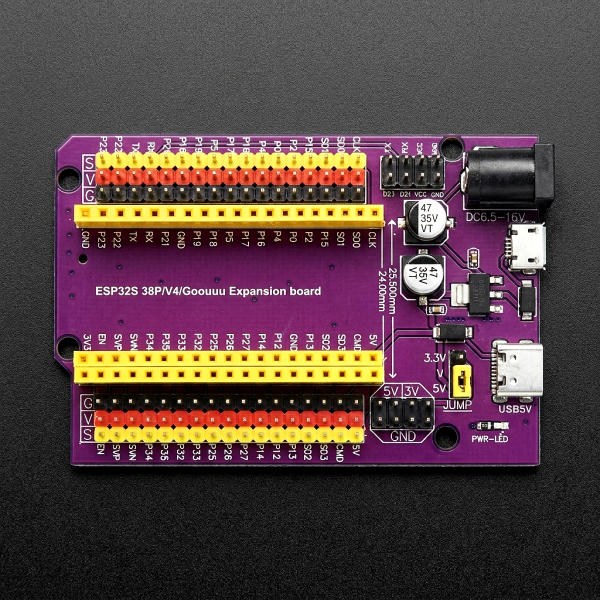

Un puente en la placa base, inteligentemente etiquetado como JUMP, selecciona si se aplican 3.3V o 5V a los rieles de alimentación. Dado que el ESP32 es un dispositivo compatible solo con niveles lógicos de 3.3V, este puente normalmente debe dejarse en la posición de 3.3V.
Un bloque de cabezal separado saca tanto 3.3V como 5V, así como GND. Estos son independientes de la posición del puente.
Otro bloque de cabezal saca los pines TX/RX e I2C SDA/SCL (D21/D22), así como alimentación y tierra. Este voltaje VCC cambiará según la posición del puente JUMP.
Aplicaciones
- Prototipado rápido con ESP32 en proyectos de Internet de las Cosas (IoT).
- Conexión de múltiples sensores analógicos y digitales gracias a la expansión de pines GPIO.
- Desarrollo de sistemas de automatización del hogar, estaciones meteorológicas y robótica.
- Uso educativo en laboratorios de electrónica y programación.
Preguntas frecuentes
- ¿Qué módulos ESP32 son compatibles? Esta placa soporta módulos ESP32 de 38 pines con anchos de 0.9" y 1.0", como el ESP-WROOM-32.
- ¿Cómo se alimenta la placa? Ofrece tres opciones: USB Micro-B, USB-C o conector DC (6.5V a 16V, recomendado máximo 12V). Solo una fuente a la vez.
- ¿Qué voltaje usan los rieles de alimentación? Un puente JUMP selecciona 3.3V o 5V; para el ESP32 se recomienda 3.3V.
- ¿Puedo usar la placa con otros microcontroladores? Está diseñada específicamente para ESP32 de 38 pines, pero los pines de expansión pueden adaptarse a otros siempre que respetes los niveles lógicos.
Contenido del paquete
- 1x Placa de expansión ESP32-S de 38 pines
