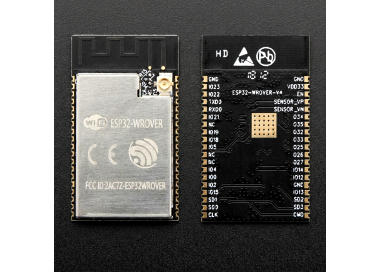

ESP32-WROVER U.FL/IPEX Wi-Fi Bluetooth PSRAM SMD

Descripción

El módulo ESP32-WROVER U.FL/IPEX Wi-Fi Bluetooth PSRAM es un componente SMD de radio y microcontrolador para montar sobre una placa anfitriona.

Integra el SoC ESP32, memoria flash para firmware, PSRAM externa, cristal, circuitos de radiofrecuencia y blindaje metálico. La alimentación, el puerto USB-UART, los pulsadores de arranque y reinicio, los reguladores y los conectores de expansión deben añadirse externamente cuando la aplicación los necesite.

En la familia ESP32-WROVER original, el núcleo documentado es un ESP32-D0WDQ6 con dos procesadores Xtensa LX6 de 32 bits, frecuencia de hasta 240 MHz, Wi-Fi IEEE 802.11 b/g/n en 2,4 GHz y Bluetooth 4.2, incluyendo Bluetooth Classic BR/EDR y Bluetooth Low Energy. La radio no trabaja en la banda Wi-Fi de 5 GHz.

Características técnicas

• Producto: módulo MCU inalámbrico ESP32-WROVER.
• Fabricante asociado: Espressif Systems.
• Marcado frontal: ESP32-WROVER.
• FCC ID: 2AC7Z-ESP32WROVER.
• Procesador: Xtensa LX6 de 32 bits, doble núcleo, hasta 240 MHz.
• Wi-Fi: IEEE 802.11 b/g/n, banda de 2,4 GHz.
• Velocidad Wi-Fi teórica: hasta 150 Mbit/s con 802.11n.
• Bluetooth: Bluetooth 4.2 BR/EDR y Bluetooth LE.
• Cristal integrado: 40 MHz.
• Alimentación del módulo: 3,3 V nominal; documentación del WROVER original: 2,3 a 3,6 V.
• Capacidad mínima recomendada de la fuente: 500 mA.
• Terminales: 38 conexiones periféricas más EPAD de masa.
• Dimensiones oficiales de familia: 18,0 × 31,4 × 3,3 mm.
• Anchura indicada en el dibujo suministrado: 17,8 mm.
• Pad inferior : 4,5 × 4,5 mm.
• Montaje: SMD mediante terminales almenados.
• Estado de ciclo de vida: familia heredada/no recomendada para diseños nuevos.
• Conector coaxial miniatura para antena externa, compatible físicamente con la familia U.FL/IPEX de primera generación.
• Blindaje metálico sobre los circuitos principales y de radiofrecuencia.
• Terminales SMD metalizados y almenados para soldadura directa sobre PCB.
• Almohadilla expuesta inferior destinada a conexión de masa y transferencia térmica.
• Terminales visibles para alimentación, habilitación, UART, GPIO, señales analógicas y bus de memoria.
• PSRAM integrada.
• No incluye USB, regulador, botones, cabeceras ni antena externa.

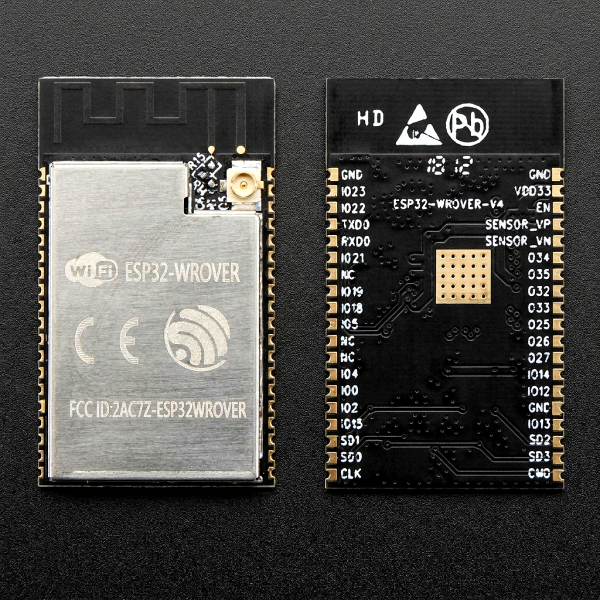

• Etiquetas legibles: GND, VDD33, EN, SENSOR_VP, SENSOR_VN, IO34, IO23, IO22, TXD0, RXD0, IO21, IO19, IO18, IO5, IO4, IO0, IO2, IO15, SD1, SD0 y CLK.
• Alimentación y control: GND, VDD33/3V3 y EN.
• Programación y registro: TXD0 y RXD0, correspondientes a UART0.
• Arranque: IO0, junto con otros pines de configuración como IO2, IO5, IO12 e IO15.
• Entradas analógicas dedicadas: SENSOR_VP, SENSOR_VN, IO34 e IO35.
• GPIO y periféricos: IO0, IO2, IO4, IO5, IO12–IO15, IO18, IO19, IO21–IO23, IO25–IO27 e IO32–IO39.
• Bus de flash: SD2, SD3, CMD, CLK, SD0 y SD1.
• GPIO34, GPIO35, GPIO36/SENSOR_VP y GPIO39/SENSOR_VN son entradas únicamente.
• GPIO6 a GPIO11 están utilizados por la memoria flash interna del módulo.
• GPIO16 y GPIO17 se dedican internamente a la PSRAM y no se exponen como terminales de usuario.
• Espressif cifra en 24 los pines disponibles para el usuario en la familia WROVER.

Aplicaciones

• Nodos IoT con Wi-Fi y Bluetooth.
• Pasarelas inalámbricas y adquisición de sensores.
• Automatización doméstica o industrial.
• Paneles de control con pantalla.
• Cámaras y transmisión de imágenes de resolución moderada.
• Procesamiento y reproducción de audio.
• Registradores de datos con conectividad.
• Equipos instalados dentro de recintos donde resulte conveniente colocar la antena externamente.
• Prototipos o mantenimiento de sistemas existentes basados en ESP32-WROVER-I.
