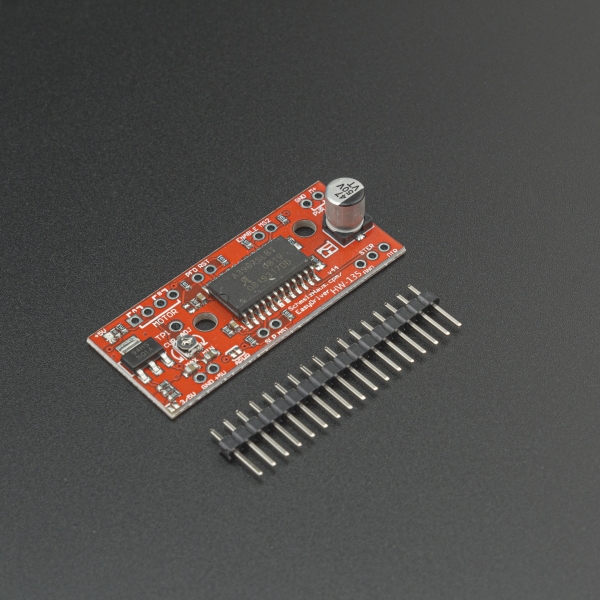

EasyDriver de Motor Paso a Paso A3967

Driver para motores paso a paso bipolar compatible con cualquier dispositivo que pueda proporcionar pulsos de 5V. Esta es la nueva versión (4ª) que permite mayor flexibilidad y control sobre el motor. Tiene un regulador integrado en la placa para poder seleccionar el funcionamiento en 3,3V o 5V

Nota: No conecte o desconecte un motor mientras el driver está energizado. Esto causará daños permanentes en el A3967 IC.

Características:

• Circuito integrado A3967
• Puede ajustarse resolución de micro pasos a través de los pins MS1 y MS2 en la placa. Las resoluciones son full, medio, un cuarto y un octavo (por defecto está ajustado en un octavo)
• Compatible con motores paso a paso de 4, 6 y 8 cables de cualquier voltaje.
• Corriente de control ajustable desde 150mA/fase a 750mA/fase
• Alimentación desde 7V a 30V. El voltaje es directamente proporcional a el torque en velocidad altas.

Documentos:

• Esquemático
• Datasheet A3967
• Sitio Web Oficial del EasyDriver
• Ejemplo con Arduino (Portugués)
• Tutorial en Bildr (Inglés)
• Guía rápida (Inglés)

Contenido del Paquete:

1x Driver de Motor Paso a Paso A3967
