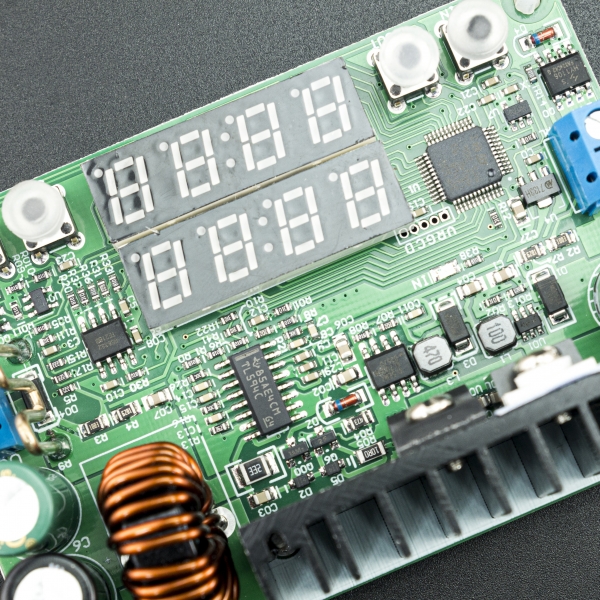

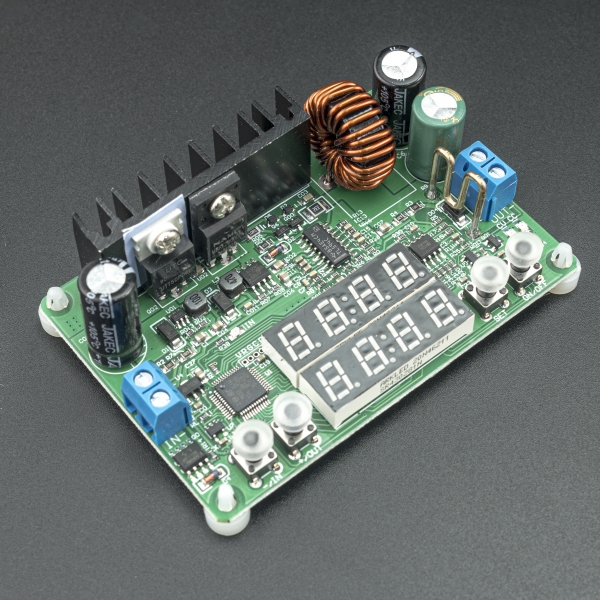

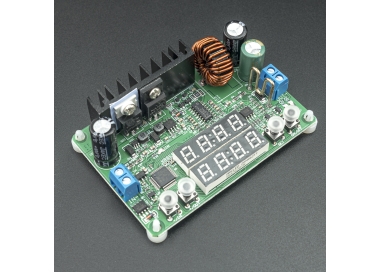

Este conversor DC-DC es un reductor de voltaje, permite reducir el voltaje de entrada de 6 hasta 40V a un rango de 0 a 32V, tenga en cuenta que el voltaje de entrada debe ser mayor al voltaje de salida, el módulo contiene protección contra sobre corriente y contra polarización inversa, lo que lo convierte y un dispositivo robusto y de grandes prestaciones, su resolución de voltaje de salida es de 0.01V y en corriente es de 0.001A, la graduación del voltaje de salida y el sistema de protección de la corriente de salida se determina por medio de los pulsadores.
Instrucciones de Operación:

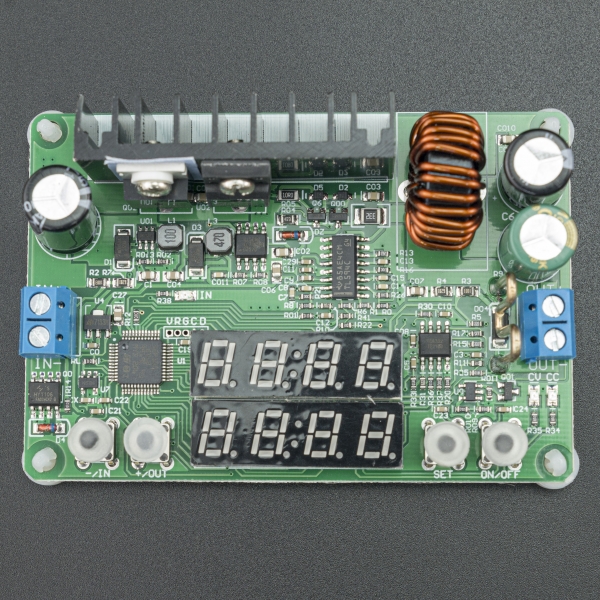

1. ON / OFF: Pulse una vez el bptón ON/OFF para apagar el módulo , el Display mostrará "OFF" , y pulse de nuevo para habilitar el voltaje de salida y encender el módulo.
2. Ajustar el Voltaje de Salida: Al pulsar el botón SET por un corto periodo de tiempo los dígitos del display titilarán , esto quiere decir que se encuentra en modo de ajuste, si se oprimen los pulsadores del lado izquierdo del Display marcado como "+/IN" y "-/OUT" se podrá aumentar o disminuir el valor del voltaje, si se oprime de nuevo el botón SET se podrá desplazar entre las décimas del valor, es decir, 0.01V, 0.1V y 1V, si no se oprime nada durante 6 segundos el módulo guardará automáticamente el voltaje de ajusto determinado por el usuario.
3. Ajustar la Corriente: El ajuste de corriente es un mecanismo de protección que impide que el módulo suministre una mayor corriente de la que el módulo puede proporcionar o que la carga puede recibir y de esta manera proteger el módulo y/o la carga conectada, para justar la corriente es necesario oprimir el botón SET varias veces hasta que titilen los dígitos del amperímetro, una vez que titilen se puede pulsar "+/IN" y "-/OUT" para aumentar o disminuir la corriente, al igual que en el punto 2, si no se oprime ningún botón durante 6 segundo el valor ajustado se guardará automáticamente, si la carga consume una corriente mayor a la determinada en el amperímetro el LED de CC (Corriente Constante) se encenderá.
Características:
Rango de tensión de entrada:
6-40.00V
rango de tensión de salida:
0V-32.00V
Corriente de salida:
0-5A
Potencia de salida:
0-160W

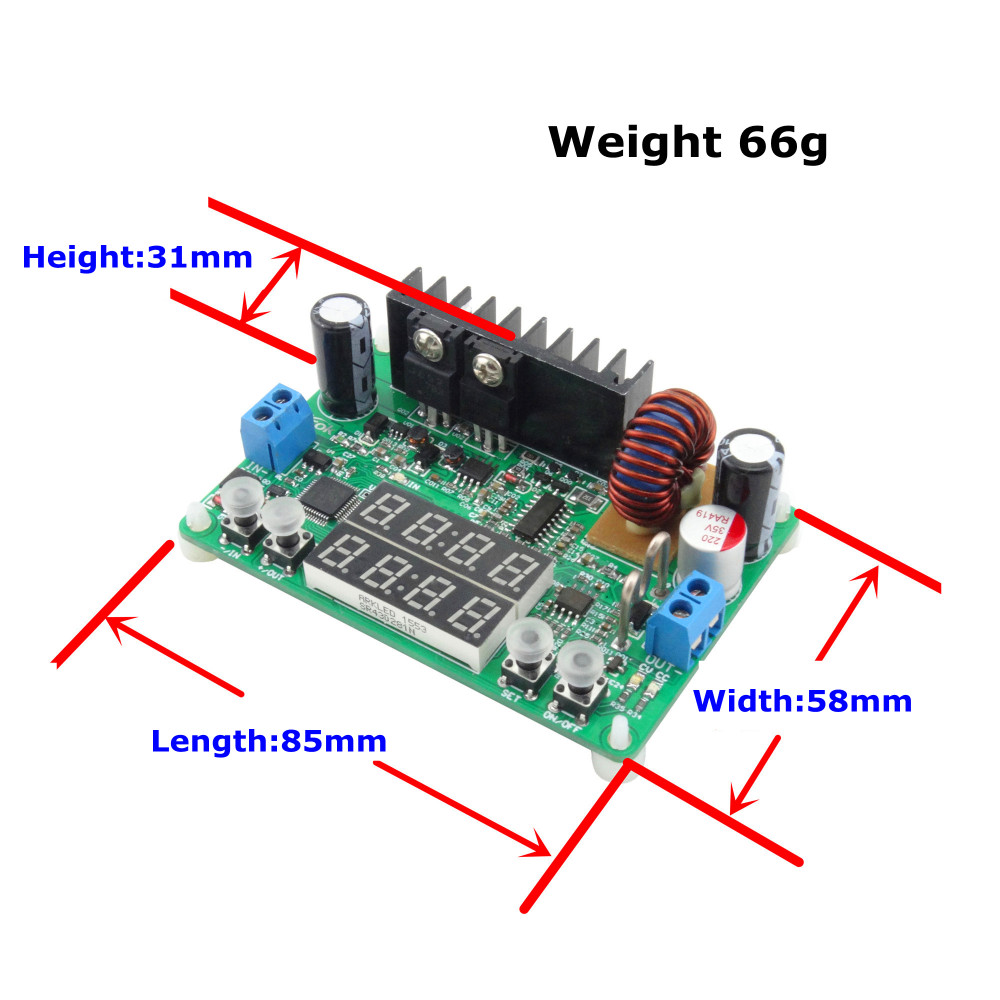

Peso del producto:
66g
Dimensiones del producto:
85 * 58 * 31 (mm) (L * W * H)
Resolución Voltaje de salida:
0.01V
Resolución de salida de corriente:
0.001A
Precisión de tensión de salida:
± (0,5% + 1 dígitos)
Salida de la precisión actual:
± (1% + 3 dígitos)
Ondulación de la onda (40v plena carga de 32V / 5A):
± 100 mV VPP
Contenido del Paquete:
1x Conversor DC-DC tipo Buck DP30V5AL 160W Con Voltiamperímetro
Nuevo
VIS1224
2 Artículos
Ficha técnica
Voltaje Entrada
6 - 40 V
Voltaje De Salida
0 V - 32 V
Voltímetro
NO
