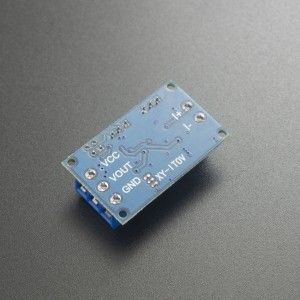

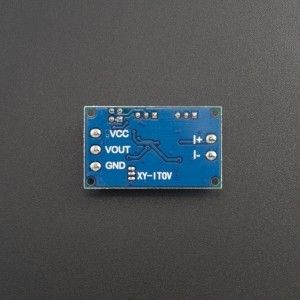

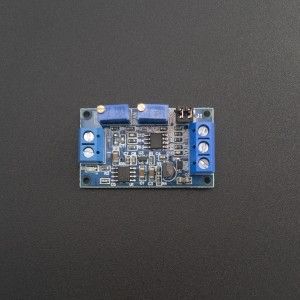

Módulo De Conversión Corriente A Voltaje XY-IT0V

En los sistemas de instrumentación en el proceso de transmisión de señales en circuitos, la señal de voltaje se debilita a medida que aumenta su distancia, este módulo permite terminar la transmisión de la señal de corriente y cambiar a una señal de voltaje proporcional a la entrada. Este módulo convertidor de señal de corriente de 0-20 mA a señal de voltaje con valor ajustable de 0 a 10V, se basa en el amplificador operacional LM358 siendo usado en automatización industrial, controladores PLC para diagnóstico y prueba de sensores.

Características

Instrucciones de uso

1. Conecte el modulo a una alimentación de 7 a 36 VDC (si desea tener un voltaje de salida de 10V, se recomienda que su voltaje de alimentación sea superior a 12V)
2. Cuando la corriente de entrada es mínima (0 a 4 mA), se configura el potenciómetro CERO de modo que la salida de Vout sea mínima (0V u otro voltaje)
3. Cuando la corriente de entrada es máxima (20 mA) se configura el potenciómetro SPAN de modo que la salida de Vout sea máxima (3.3V o 5V o 10V la salida puede ser tan baja como 2.5V cuando la entrada es de 4 a 20 mA)
Dependiendo de la necesidad, se usa las siguientes configuraciones en el módulo convertidor:
4 a 20 mA

• 0 a 2.5V: Pin 1,2 abierto/ 3,4 cerrado
• 0 a 3.3V: Pin 1,2 abierto/ 3,4 abierto
• 0 a 5.0V: Pin 1,2 cerrado/ 3,4 cerrado
• 0 a 10.0V: Pin 1,2 cerrado/ 3,4 abierto

0 a 20 mA

• 0 a 3.3V: Pin 1,2 abierto/ 3,4 abierto
• 0 a 5.0V: Pin 1,2 cerrado/ 3,4 cerrado
• 0 a 10.0V: Pin 1,2 cerrado/ 3,4 abierto

Contenido del paquete

1x Módulo De Conversión Corriente A Voltaje XY-IT0V
