Voltiamperímetro 7 segmentos de color Rojo/Verde 0 a 100 VDC sin resistencia Shunt
Voltiamperímetro DC, usado principalmente para prácticas industriales. Tiene dos líneas de visualización, en la parte superior se muestra la medición de voltaje en color rojo y en la parte inferior se observa la medición de corriente en color verde, cada una con tres displays. Con este voltiamperímetro si se desea, se puede visualizar únicamente el nivel de voltaje medido, sin la necesidad de conectar una carga para la respectiva medición de corriente. El cable rojo delgado (VCC) equivale al voltaje de alimentación positiva (3.5-30V). Si la señal medida es inferior a 30V se puede utilizar una fuente de alimentación directa. El cable negro delgado (GND) equivale al voltaje de alimentación negativa (3.5-30V). El cable delgado amarillo corresponde al medidor de señal positivo o medidor de voltaje (0V-100V). El cable rojo grueso (I+) corresponde a la entrada de corriente positiva (debe de ir conectada a la terminal negativa de la carga). El cable negro grueso (I-) corresponde a la entrada de corriente negativa (debe ir conectada a la terminal negativa de la fuente).
|
Pantalla: |
3 displays de 0.8 pulgadas |
|
Iluminación: |
Voltaje (Rojo) superior / Corriente (Verde) inferior |
|
Voltaje de alimentación: |
3.5 a 30 VDC |
|
Rango lectura voltímetro: |
0 a 100 VDC |
|
Rango lectura amperímetro: |
0 a 100 ADC (Usando resistencia Shunt) |
|
Cables de conexión: |
Rojo grueso (I+) / Rojo delgado (VCC+) / Negro grueso (I-) / Negro delgado (GND-) / Amarillo (VIN) |
|
Precisión: |
±1% |
|
Frecuencia de actualización: |
500ms |
|
Longitud del cable: |
15cm |
1x Voltiamperímetro 7 SEG Rojo/Verde 0V-100 VDC Sin Shunt

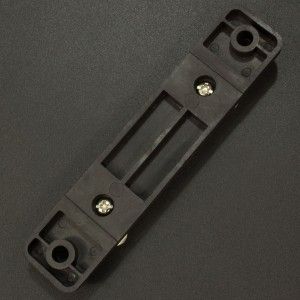

La resistencia Shunt ayuda a extender los límites de medición de intensidad de corriente de los voltímetros o amperímetros análogos o digitales funcionando como protección para la medición de altas...
