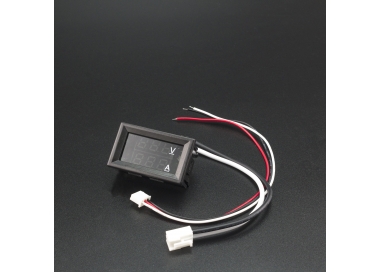

Voltiamperímetro 7 SEG Rojo 0V-100V DC/0A-10A DC

Voltiamperímetro DC, usado principalmente para prácticas industriales. Tiene dos líneas de visualización, en la parte superior se muestra la medición de voltaje y en la parte inferior se ve la medición de corriente, los LEDS son de color rojo, cada una con tres displays. Con este voltiamperímetro si se desea, se puede visualizar únicamente el nivel de voltaje medido, sin la necesidad de conectar una carga para la respectiva medición de corriente. Para llevar a cabo las mediciones correspondientes, usa tres terminales de conexión, roja(+), negra(-) y amarilla(voltaje de entrada).

El cable rojo delgado (VCC) equivale al voltaje de alimentación positiva (3.5-30V). Si la señal medida es inferior a 30V se puede utilizar una fuente de alimentación directa. El cable negro delgado (GND) equivale al voltaje de alimentación negativa (3.5-30V). El cable delgado amarillo corresponde al medidor de señal positivo (0V-100V). El cable rojo grueso (I+) corresponde a la entrada de corriente positiva (debe de ir conectada a la terminal negativa de la carga). El cable negro grueso (I-) corresponde a la entrada de corriente negativa (debe ir conectada a la terminal negativa de la fuente).

Características:

Esquema:

Si el voltaje a medir es inferior a 30V DC puede hacer el siguiente diagrama

Pero si el voltaje es superior de 30V es necesario conectarlo así

1 x Voltiamperímetro Digital Dual 0V-100V DC/0A-10A DC
