Pulsador 8×8 mm sin enclavamiento para montaje PCB

Descripcion

El Pulsador 8 × 8 mm reportado sin enclavamiento, montaje PCB probable, es un interruptor pulsador miniatura de accionamiento vertical pensado para insertarse en una placa de circuito impreso. La variante comercial seleccionada corresponde a 8 × 8 mm sin enclavamiento, es decir, un pulsador momentaneo que cambia el estado de los contactos mientras se mantiene presionado y regresa al liberarlo, segun la denominacion del vendedor.

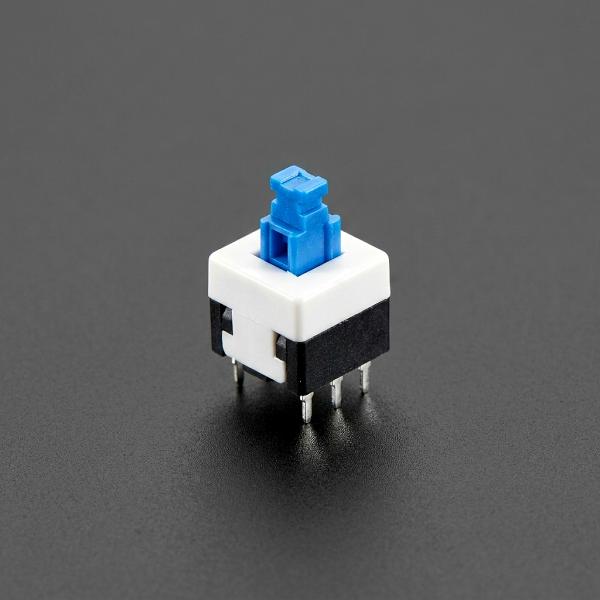

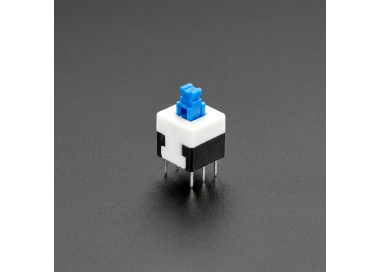

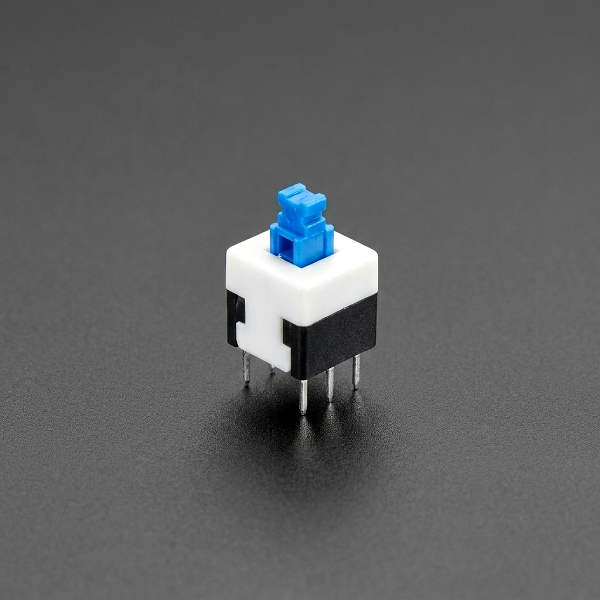

El componente presenta un actuador azul, cuerpo superior blanco, base negra y un resorte metalico visible a traves de una abertura frontal. En la perspectiva disponible se observan dos terminales metalicos inferiores, pero no puede confirmarse que sea un modelo de solo dos pines. No se observan modelo, capacidad electrica, diagrama de contactos ni certificacion impresos en el cuerpo.

La familia comercial incluye versiones de 5,8 × 5,8 mm, 7 × 7 mm, 8 × 8 mm y 8,5 × 8,5 mm, con variantes enclavables y no enclavables. Otros anuncios similares describen el modelo 8 × 8 mm sin bloqueo como doble hilera y seis terminales, pero esa informacion es secundaria y no confirma la distribucion electrica del ejemplar.

Por su tamano y construccion, se emplea habitualmente como entrada de usuario, orden de reinicio, seleccion de modo, activacion temporal o senal de control. No debe considerarse automaticamente un interruptor de potencia; conviene tratarlo como componente de baja potencia hasta disponer de su ficha tecnica exacta.

Caracteristicas tecnicas

• Categoria: interruptor pulsador miniatura.
• Variante comercial: 8 × 8 mm sin enclavamiento, reportada en la seleccion aportada.
• Tipo de accion: momentanea, con retorno al soltar; reportado por la denominacion sin enclavamiento, no verificado electricamente.
• Dimension nominal: 8 × 8 mm, reportada; no comprobable en la foto por falta de escala.
• Direccion de accionamiento: vertical, desde la parte superior; observada.
• Montaje: probable montaje pasante sobre PCB; inferido por la orientacion de los terminales, huella no confirmada.
• Numero de terminales: dos visibles; la familia comercial menciona configuraciones de varios terminales; total no confirmado.
• Disposicion comercial comparable: otros vendedores publican versiones 8 × 8 mm sin bloqueo y seis pines; informacion secundaria que requiere comprobacion.
• Configuracion de contactos: desconocida; no existe esquema o medicion.
• Estado normal: no confirmado; no debe suponerse normalmente abierto, requiere prueba de continuidad.
• Polos y vias: desconocidos; el numero de pines no basta para determinarlo.
• Tension y corriente nominales: no documentadas; no utilizar como interruptor de potencia sin confirmacion.
• Fuerza de accionamiento: no documentada; sin ficha tecnica exacta.
• Recorrido: no documentado; sin ficha tecnica exacta.
• Vida mecanica o electrica: no documentada; sin ficha tecnica exacta.
• Proteccion ambiental: no se declara IP ni sellado; proteccion y grado de sellado no confirmados.
• Materiales exactos: no documentados; solo se observan cuerpos moldeados y piezas metalicas.
• Fabricante: no confirmado; la marca de agua no constituye identificacion del fabricante.
• Modelo y revision: no visibles ni aportados; no identificados.
• Accionamiento superior mediante pulsador vertical.
• Actuador moldeado de color azul.
• Cuerpo superior blanco y base inferior negra.
• Resorte metalico interno visible a traves de la abertura del actuador.
• Dos terminales metalicos visibles en la perspectiva proporcionada.
• Terminales orientados hacia la parte inferior, con geometria aparentemente destinada a insercion en PCB.
• Sin LED, lente luminosa o cableado integrado visible.
• No se observan rosca, tuerca ni elementos de montaje en panel en la perspectiva proporcionada.
• Sin modelo, capacidad electrica, diagrama de contactos o certificacion visible.

Aplicaciones

Siempre que las mediciones y la capacidad electrica resulten compatibles, puede utilizarse en:

• Botones de reset o reinicio.
• Seleccion de menu o modo.
• Entradas de microcontroladores.
• Mandos momentaneos de encendido electronico.
• Juguetes y equipos electronicos de baja potencia.
• Paneles de control compactos.
• Routers, mandos y dispositivos de comunicaciones.
• Instrumentos de sobremesa.
• Electronica de consumo.
• Activacion de reles o transistores mediante un circuito de interfaz.

Los fabricantes de esta categoria citan aplicaciones semejantes en routers, controles remotos, productos de comunicaciones, electrodomesticos y sistemas electronicos, pero esas aplicaciones son contexto de la familia tecnologica y no una certificacion del ejemplar fotografiado.

Preguntas frecuentes

¿Este pulsador es momentaneo o enclavable?
La variante reportada es 8 × 8 mm sin enclavamiento, por lo que deberia ser momentaneo y retornar al soltar. Este comportamiento no ha sido verificado electricamente ni mediante prueba mecanica.

¿Cuantos pines tiene y como se conectan?
En la foto se ven dos terminales, pero no se confirma el total. La familia comercial menciona configuraciones de varios terminales. Antes de disenar la PCB debes contar los pines y levantar el mapa de continuidad con multimetro.

¿Puedo usarlo para conmutar 120 o 230 V CA?
No. No se conocen tension, corriente, material de contacto ni capacidad frente a cargas inductivas. Debe tratarse como componente de baja potencia para circuitos de senal hasta disponer de su ficha tecnica exacta.

¿Sirve como repuesto directo de otro pulsador 8 × 8 mm?
No necesariamente. Para sustituir deben coincidir accion momentanea o enclavable, esquema de contactos, numero y funcion de terminales, paso y distribucion de pines, dimensiones de base, altura del actuador, recorrido, fuerza y capacidad electrica.

¿Que debo verificar antes de soldarlo a la placa?
Medir con calibre longitud y anchura reales de la base, altura total, recorrido del actuador, separacion entre filas, paso entre pines, seccion de terminales y diametro de taladro. No reutilices automaticamente la huella de otro interruptor 8 × 8 mm.

Contenido del paquete

• 1 interruptor pulsador miniatura, con actuador azul, cuerpo blanco y base negra.

No se confirma la cantidad comercial incluida en el pedido. Tampoco se observan ni documentan PCB, cables, conector, tecla o capuchon adicional, tornilleria, tuerca de panel, manual, embalaje, hoja de datos ni accesorios de montaje.
