El módulo de transmisión inalámbrico está basado en el transceptor SXTEC SX1278 quien adopta tecnología de espectro ensanchado LoRa con una distancia de comunicación de 10000 metros, manejando una alta sensibilidad de -148 dBm con una potencia de salida de +20 dBm, con una larga distancia de transmisión y alta confiabilidad. Los módulos LoRa también proporcionan técnicas de modulación ayudando a la inmunidad de interferencias, admitiendo modos de FSK de alto rendimiento (G) para sistemas que incluyen WMBus, IEEE802.15.4G. Especialmente usado para la lectura de medidores, hogar inteligente, equipo de alarma antirrobo.

Características

• Potencia de salida de RF estable cuando se cambia el voltaje de entrada, + 20dBm – 10mW
• Comunicación SPI half-duplex
• Velocidad binaria programable hasta 300kbp
• Modo de Modulación FSK, GFSK, MSK, GMSK, LoRaTM y OOK
• Rango de ondas RSSI 127dB
• Detecta automáticamente la señal de RF, el modo CAD y el AFC de alta velocidad
• Motor de datos CRC de 256 bytes
• Antena de muelle
• Estándar inalámbrico: 433 MHz
• Rango de frecuencia: 420 – 450MHz
• Puerto: SPI / GPIO
• Tensión de funcionamiento: 1.8 – 3.7V, 3.3V por defecto
• Corriente de trabajo: menos de 10.8mA (LnaBoost cerrado)
• Transmisión: menos de 120mA (+ 20dBm)
• Modo de suspensión: 0.2uA
• Temperatura de trabajo: -40º C a 85º C grados.

Documentos

Librería para Arduino LoRa SX1278 Ra-02

Hoja de datos LoRa SX1278

Contenido del paquete

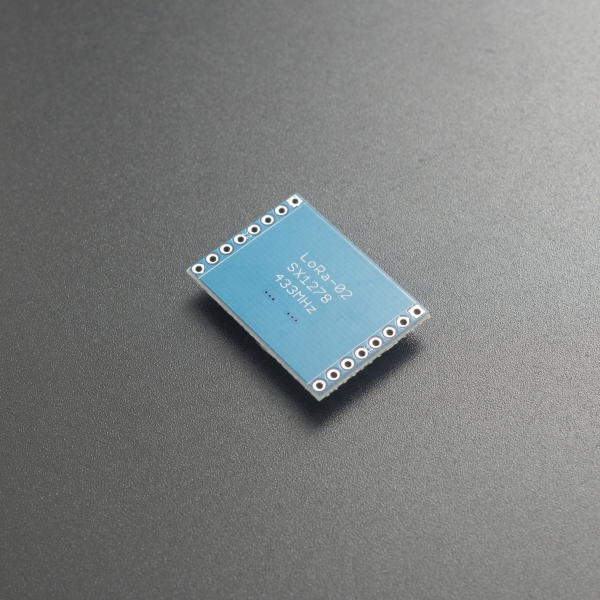

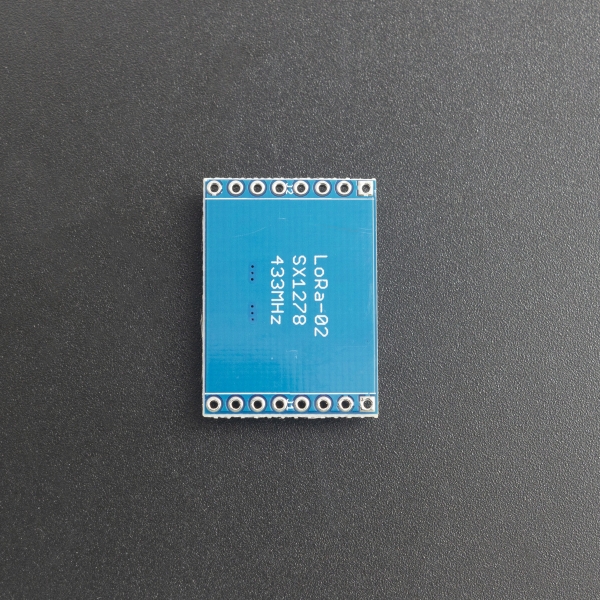

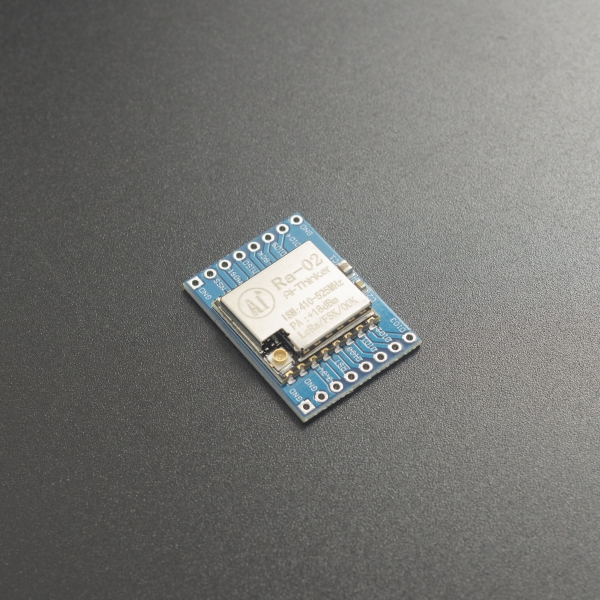

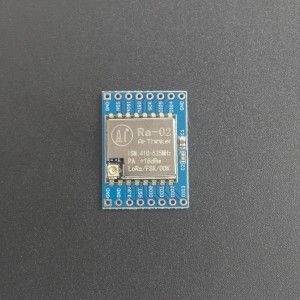

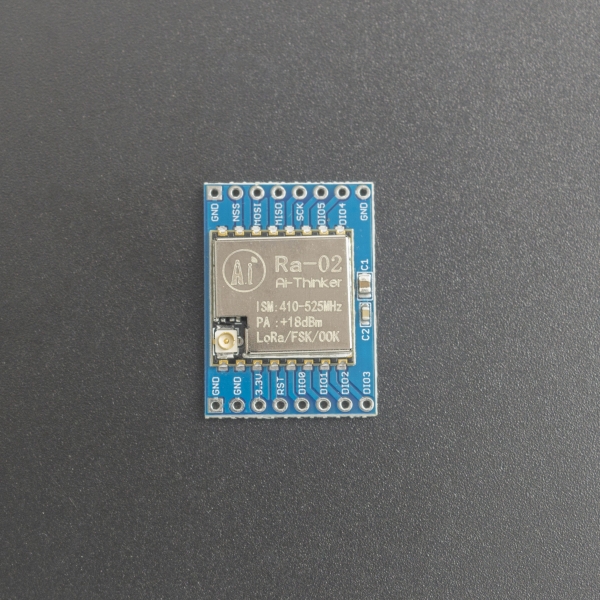

1x Modulo Transceptor LoRa SX1278 Ra-02 433 MHz Con Base
