Módulo Relé SRA RF Programable de 12 Canales 70 Metros - SUTAGAO
$176.600,00
Módulo de Radiofrecuencia con control y relé incorporada, funciona perfectamente para activar o desactivar cargas de manera remota.
Producto 100% garantizado; 1 año de garantía por defectos de fábrica

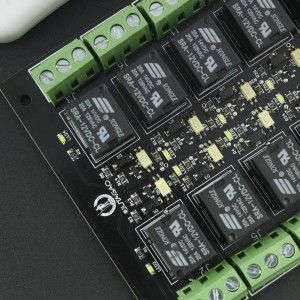

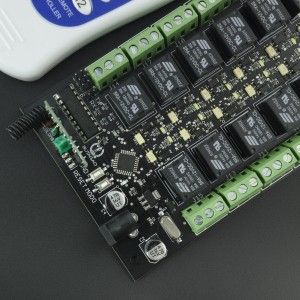

Este producto consta de 12 relés, que hacen las veces de interruptor para un control on-off con cuatro diferentes modos, los cuales son controlados por radio frecuencia, además, consta de un micro controlador Atmega 328UP, desde el cual puedes modificar la instrucción de salida de los 12 relés. Sirve para cargas inductivas, resistivas y capacitivas o cargas combinadas.
Este producto cuenta con una gran cualidad, se puede programar a la necesidad del usuario, la programación se realiza por medio de un arduino (el atmega 328 del arduino se debe retirar), desde el IDE de arduino se envia el codigo.
Características
|
Voltaje de entrada tarjeta |
12V DC. |
|
Voltaje de entrada relevos |
125V AC / 14V DC. |
|
Distancia |
70 Metros en línea de vista. |
|
Consumo máximo de corriente |
684mA Activos todos los Reles |
|
Decodificador |
Pt2272-M6 |
|
Corriente de salida máx por relé |
20A. |
|
Modos |
Cuatro de operación (estos modos se pueden modificar re-programando el microprocesador). |
|
Receptor |
Radio frecuencia 315MHz. |
|
Relé |
NO y NC. |
|
Pines para programar |
RX, TX, reset, VCC, GND. |
|
Salidas |
Dos de relé con control on-off. |
|
Microcontrolador |
Atmega 328UP. |
|
Decodificador |
Salida de cuatro bits. |
|
Orificios |
Cuatro de 3mm de diámetro para fijar la placa. |
|
Temperatura |
-20°C ~ 100°. |
Posibles usos
-Sistemas de control de riego para cultivos on-off.
-Domótica.
-Prendido y apagado de maquinaria a distancia.
-Suministro de potencia de modo on-off.
Pines
Pines de programación.
|
Pines placa |
Conexión digital |
|
RX |
RX |
|
TX |
TX |
|
RESET |
10 |
|
5V |
5V |
|
GND |
GND |
Modos de funcionamiento.
Modo 1: Apagado (off).
Modo 2: (Momentary Type): Funciona como un pulsador, mientras se reciba una señal en la entrada tendrá una señal en la salida.
Modo 3: (Toggle Type): Funciona como un interruptor, si se activa un botón en el emisor y se suelta, en el receptor se seguirá manteniendo la señal de salida, a menos de que sea activado de nuevo.
Modo 4: (Latch Type): Funciona como un interruptor selector, cuando se pulsa el botón A por primera vez, el receptor saca una señal en alto, y si se active el B el pin correspondiente al pin A se desactivará para encenderse B.
Documentos
Manual de usuario módulo relé RF programable 12CH SUTAGAO
Sketch En Arduino De Programa Modos (El sketch está cargado por defecto)
Dimenciones y peso
Placa
Dimenciones: 85 x 138 x 17 mm
Peso: 161 g
Control
Dimenciones: 107 x 49 x 17 mm
Peso: 53.6 g
Contenido del paquete

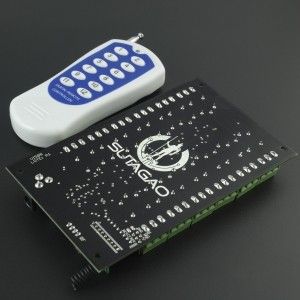

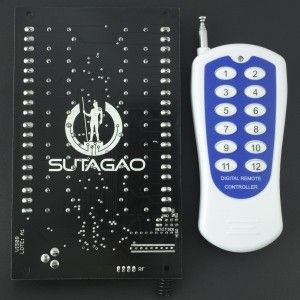

1X Módulo Relé SRA RF Programable de 12 Canales 70 Metros - SUTAGAO
1X Control De 12 Canales.
Nuevo
VIS2375
No hay reseñas de clientes en este momento.
16 otros productos en la misma categoría:
Receptor Radiofrecuencia 315Mhz con...
Este tipo de receptores de RF es la mejor forma de agregar un control inalámbrico sin necesidad de programación, configuración o direccionamiento, simplemente se alimenta a 5VDC y presionando cada...
$7.592,20
SKU: VIS1500
Stock:
SKU: VIS1500
Stock:
Módulo de radio FM TEA5767 con Antena
Con este módulo vas a poder capturar las señales de radio FM y reproducirlas, el módulo tiene dos terminas 3.5mm, uno es utilizado para poner la antena, encargada de la captura de la señal, y el...
$25.818,82
SKU: VIS715
Stock:
SKU: VIS715
Stock:
Decodificador HT12D
El Circuito integrado HT12D es un decodificador serial de datos para aplicaciones de control remoto. Este circuito es especialmente util para ensamblar dispositivos receptores de control remoto que...
$2.080,12
SKU: VIS1338
Stock:
SKU: VIS1338
Stock:
Receptor Radiofrecuencia 315Mhz con...
Este tipo de receptores de RF es la mejor forma de agregar un control inalámbrico sin necesidad de programación, configuración o direccionamiento, simplemente se alimenta a 5VDC y presionando cada...
$7.592,20
SKU: VIS1501
Stock:
SKU: VIS1501
Stock:
Módulo RF Transmisor y Receptor 315MHz
Par de módulos RF de 315MHz transmisor/receptor a bajo costo y sumamente poderoso. Este kit de RF es completamente compatible con Arduino, AVR, PIC, entre otros. Estos módulos son ampliamente...
$8.330,00
SKU: VIS77
Stock:
SKU: VIS77
Stock:
Módulo Relé SRA RF Programable de 2 Canales...
Producto 100% garantizado; 1 año de garantía por defectos de fábrica Este producto consta de 2 relés, que hacen las veces de interruptor para un control on-off con cuatro diferentes modos, los...
$92.800,00
SKU: VIS2404
Stock:
SKU: VIS2404
Stock:
Módulo GSM/GPRS SIM900 Shield
Recomendaciones: Estos módulos GSM SIM900 trabajan con tarjetas de telefonía celular, lo cual cuentan con un código IMEI para su registro, pero debido a inconvenientes de fabricación en el mercado...
$81.991,00
SKU: VIS131
Stock:
SKU: VIS131
Stock:
Receptor Radiofrecuencia 315Mhz con...
Este tipo de receptores de RF es la mejor forma de agregar un control inalámbrico sin necesidad de programación, configuración o direccionamiento, simplemente se alimenta a 5VDC y presionando cada...
$10.115,00
SKU: VIS1092
Stock:
SKU: VIS1092
Stock:
Control RF 315MHZ de 6 canales
Este es un control de canales multifuncional y controlador receptor, sirve para enviar la señal de RF y señal de cierre a 6 relés. Puede ser utilizado para encender/apagar, conectar/desconectar...
$19.801,60
SKU: VIS547
Stock:
SKU: VIS547
Stock:
Control RF 4 Canales 9938-4X 315 MHz
Control remoto o mando a distancia es un trasmisor universal de largo alcance con una señal estable de 4 canales. Ampliamente usado en control industrial, alarmas de seguridad inalámbrica,...
$14.280,00
SKU: VIS2228
Stock:
SKU: VIS2228
Stock:
Tarjeta De Identificación RFID 125Khz
Los Tag RFID son ampliamente usados en sistemas de control de acceso, pagos electrónicos, u otras aplicaciones; donde contiene una antena interna que permite recibir y responder a peticiones por...
$936,53
SKU: VIS423
Stock:
SKU: VIS423
Stock:

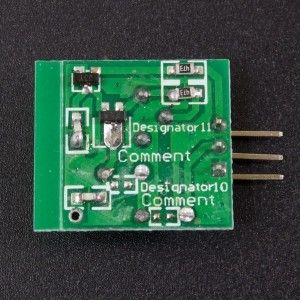

Módulo RF Transmisor FS1000A 315MHz
