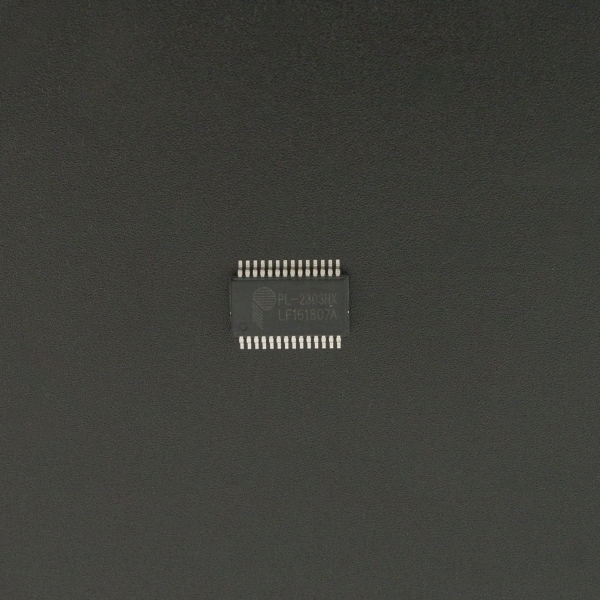

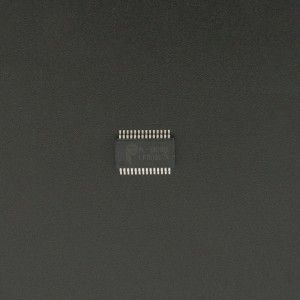

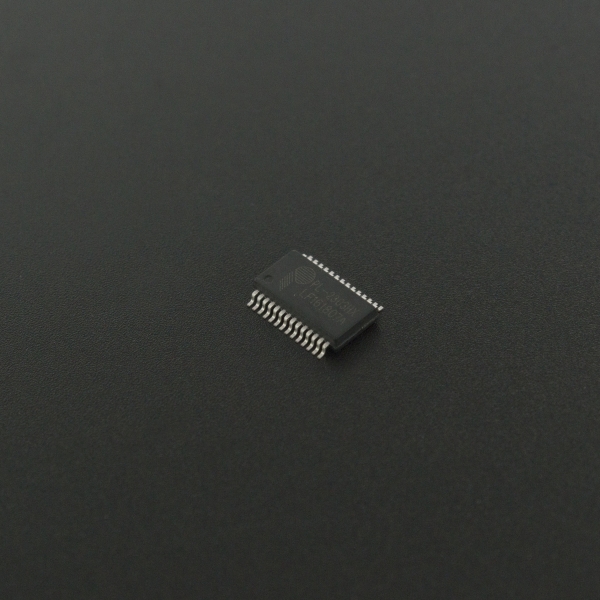

Convertidor USB a TTL PL2303HX SMD SSOP-28

El convertidor proporciona una solución para conectar un dispositivo serie asíncrono dúplex tipo RS232 a cualquier host con capacidad de bus serie universal. Los controladores PL2303 pueden simular el puerto COM tradicional en la mayoría de sistemas operativos logrando mayor rendimiento en comparación con los puertos tradicionales UART (transmisor receptor asíncrono universal).

Especificaciones

• Interfaz de transferencia de datos en serie asíncrona de un solo chip USB a serie (RS232 / RS422 / RS485)
• Totalmente compatible con la especificación USB v2.0 (velocidad completa)
• Compatible con controlador host UHCI / OHCI (USB1.1), EHCI (USB 2.0), xHCI (USB 3.0)
• Transceptor USB 1.1 integrado y regulador de 5V a 3.3V
• Generador de reloj integrado de 96MHz (no se requiere cristal externo)
• OTPROM integrado (ROM de programación única): no se requiere EEPROM externa
• Admite USB a RS232 Interfaz serial UART
• Amplio mecanismo de control de flujo
• Un búfer de datos bidireccional configurable de 512 bytes
• Admite la activación remota desde señales de pin de entrada RS232 (RI, RXD, DSR, DCD, CTS)
• Cuatro (4) pines de E/S de propósito general (GP0, GP1, GP2 y GP3) y cuatro (4) generales auxiliares
• Propósito de E/S (RI_N, DSR_N, DCD_N y CTS_N) pines
• Admite una interfaz serie similar a RS-422 / RS-485 (los pines TXD, DTR_N y RTS_N deben extraerse externamente a 5V)
• Admite interfaz serie RS-232 con velocidad de transmisión programable de 75 bps a 12 Mbps (Rev D)
• Integra el generador de reloj en chip (Rev D)
• ROM OTP (programación única) en chip para configuraciones de dispositivos de inicio como cadena de producto y cadena de número de serie (Rev D)
• Búfer de salida configurable de 256 bytes y búfer de entrada de 256 bytes; o búfer de salida de 128 bytes y búfer de entrada de 384 bytes.

Características

Documentos

Hoja de datos PL2303HX

Contenido del paquete

1x Convertidor USB a TTL PL2303HX SMD
