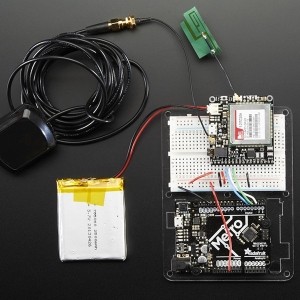

Adafruit FONA 3G Version Europea

Para aquellos que quieren llevarlo al siguiente nivel, ahora tenemos una ruptura 3G módem celular! El FONA 3G tiene mejor cobertura, GSM compatibilidad con versiones anteriores e incluso los deportes incorporado un módulo GPS para la geolocalización y seguimiento de activos.Este todo-en-un módulo de teléfono celular con que le permite añadir de localización de seguimiento, voz, texto, datos y SMS a su proyecto en una sola ruptura.

Esta medida módulo sólo 1.75 "x1.6", pero los paquetes de una cantidad sorprendente de la tecnología en la que es pequeño marco. En el corazón es un módulo celular GSM potente (usamos la última SIM808) con GPS integrado. Este módulo puede hacer casi todo

• De cuatro bandas GSM de 850 MHz, 900 MHz EGSM, 1800MHz DCS, PC 1900MHz - se conectan a cualquier red GSM global con cualquier tarjeta SIM 2G.
• Esta es la versión europea - con UMTS de banda dual HSDPA / 900 / 2100MHz WCDMA HSDPA + ( Haga clic aquí para obtener la versión de la banda de frecuencia de América )
• GPS totalmente integrado (Qualcomm PM8015 GPS) que puede ser controlado y consulta en el mismo puerto serie
• Hacer y recibir llamadas de voz usando un auricular o un altavoz de 8Ω externa + micrófono electret
• Enviar y recibir mensajes SMS
• Enviar y recibir datos GPRS (TCP / IP, HTTP, etc.)
• EN el comando de interfaz se puede utilizar con 300, 600, 1200, 4800, 9600, 19200, 38400, 57600, 115200, 230K, 461K, 961K, 3.2M, 3.7M y 4.0Mbps
• soporte USB nativo - enchufarlo en un ordenador y obtendrá los puertos serie de comandos AT, NMEA GPS, así como un módem (tenga en cuenta que sólo hemos intentado salir por los orificios de AT & NMEA en Windows)

He aquí las especificaciones GPS:

• 16 canales de adquisición
• GPS L1 C / A código
• Sensibilidad
  de seguimiento: -157 dBm
  Fría comienza: -144 dBm
• Time-To-primera-Fix
  Los arranques en frío: 100s (típ.)
  Comienza caliente: 1s (típ.)
• Precisión: aproximadamente 2,5 metros

Se recomienda utilizar una antena activa con el GPS , mientras que pudiéramos obtener una solución con una antena pasiva que tomó mucho tiempo.

¡Atención!  Hemos tenido una gran cantidad de solicitudes de un módulo de célula 3G y estamos feliz de hacerlo, pero este módulo tiene muchas pequeñas diferencias entre éste y el FONA 800 y 808, por lo que no es una gota en el reemplazo! En particular, la funcionalidad de datos no es tan fácil de usar. Estamos adaptando nuestra biblioteca FONA para apoyar el chipset 3G y en este momento tenemos SMS, llamadas, y la funcionalidad básica de trabajo, pero será un tiempo hasta que tengamos el apoyo total de GPRS TCP / IP y HTTP. Además, el GPS no es tan rápido y de bajo consumo como el de la FONA 808.  Recomendamos este módulo para las personas que son capaces de manejar una experiencia más avanzada.  Los principiantes va a gustar nuestra serie FONA 80x más .

Suena muy bien, ¿verdad? Así que Equipados este módulo fina sobre una pequeña ruptura con todos los extras que necesita para hacer su próximo proyecto brillo

• A bordo LiPoly circuito de carga de la batería para que pueda llevar su proyecto sobre la marcha. Utilice cualquier 500mAh + LiPoly o la batería de iones de litio y recargar el MicroUSB cuando sea necesario. Dos LEDs permiten saber cuando su carga y hecho
• Estándar de 4 polos conector de auriculares TRRS. Usar cualquier auricular iPhone'-'Android' o 'con micrófono
• Sesiones individuales para el altavoz y el micrófono externo 8Ω electret si no quieren usar un auricular
• Cambio de nivel de circuitos para que pueda ejecutar con 2.8V a la lógica de 5V.
• UFL conexiones para antenas externas
• Indicadores LED para la conectividad de la red de alimentación y
• Norma SIM se desliza en la parte posterior

Por sí solo, este módulo no puede hacer nada. Se requiere un microcontrolador para conducirlo! Sugerimos y usamos un Arduino pero cualquier microcontrolador 3-5V con un UART puede enviar y recibir comandos a través de los pines RX / TX.

También necesitará algunos accesorios necesarios y recomendados para hacer el trabajo FONA 3G.  Estos no están incluidos!

• Tarjeta SIM!  Se requiere tarjeta de 2G o 3G Un mini SIM para hacer cualquier cosa en la red celular.
• Lipo batería - 500mAh o más grande  Esta 1200mAh  será un gran trabajo.
• Cable MicroUSB  para cargar la batería y la comunicación con el módulo a través de USB
• UFL externa Antena GSM  -  este delgado uno funciona muy bien  (o, si se quiere una antena SMA  -. Un cable adaptador de UFL a SMA )
• Externa activa Antena GPS  (UFL necesita un adaptador de SMA también) -  como este!
• TRRS 4-Pole Headset  - No es necesario, pero que va a ser difícil de hacer una llamada telefónica sin ella. Cualquier 'iPhone' o 'Android' compatible (pero no iPhone original) deben trabajar. Tratamos unos 10 diferentes, y básicamente el más caro vez son más cómodos y más fuerte, pero nuestro micrófono oficial para el iPhone auricular no funcionó.
