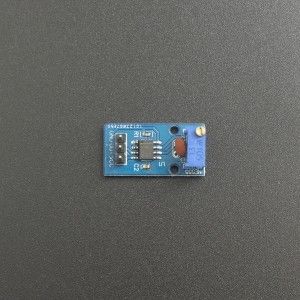

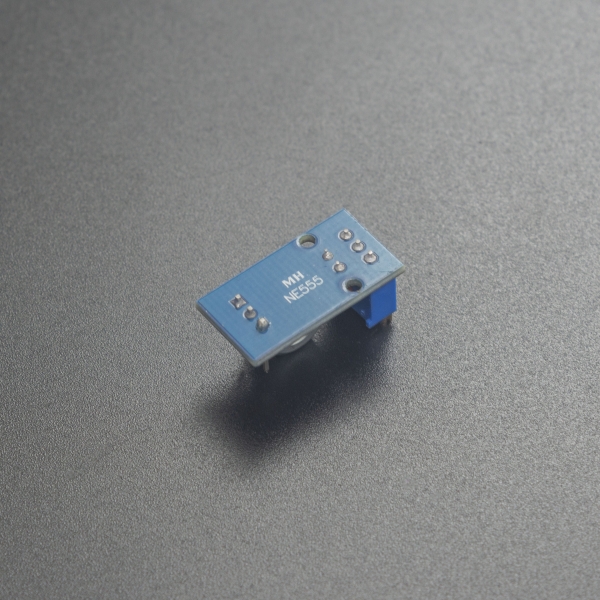

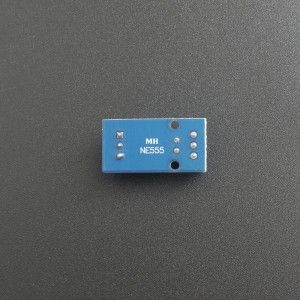

Modulo generador de pulsos de onda cuadrada con frecuencia ajustable NE555.
El NE555 funciona como un multivibrador estable para generar pulsos de onda cuadrada, donde por medio del potenciómetro se tiene la opción de ajustar la frecuencia que se desee. Este módulo es usado donde se requiera fuentes de reloj de frecuencia aproximada como pulsos para motores paso a paso, probadores, entre otros.
|
Voltaje de alimentación: |
5 a 12 VDC |
|
Corriente de entrada: |
10mA |
|
Amplitud de salida: |
4.2 Vpp a 11.4 Vpp |
|
Corriente de salida: |
15mA 5V/ 35mA 12V |
|
Rango de frecuencia mínima: |
15Hz a 50% del ciclo de trabajo |
|
Rango de frecuencia máxima: |
1.3 KHz a 98% del ciclo de trabajo |
|
Cambio de frecuencia: |
Se puede cambiar el capacitor C1 para cambiar el rango de frecuencia, entre mas grande la capacitancia mas baja es la frecuencia |
1x Modulo Generador De Pulsos Con Frecuencia Ajustable NE555
