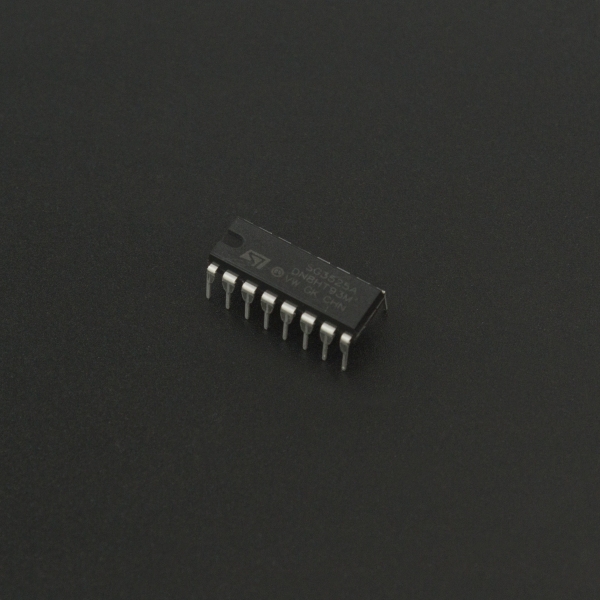

Circuito de control del modulador de ancho de pulso (PWM) SG3525A.
Los circuitos de control del modulador de ancho de pulso SG3525A, ofrecen un mejor rendimiento y un menor recuento de partes externas cuando se implementan para controlar todos los tipos de fuentes de alimentación conmutadas.
La etapa de salida de la SG3525A presenta una lógica NOR que resulta en una salida baja para un estado de apagado.
|
Modelo |
SG3525A |
|
Número de pines |
16P (2*8P) |
|
Voltaje de operación |
8V - 35V DC |
|
Rango del oscilador |
100 Hz – 400KHz |
|
Ciclo máximo de trabajo |
49% |
|
Temperatura de trabajo |
0ºC – 70ºC |
1x Circuito de Control PWM SG3525A
