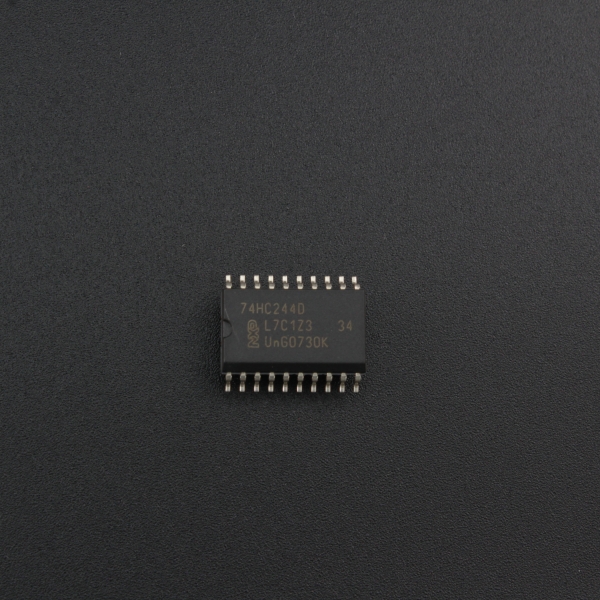

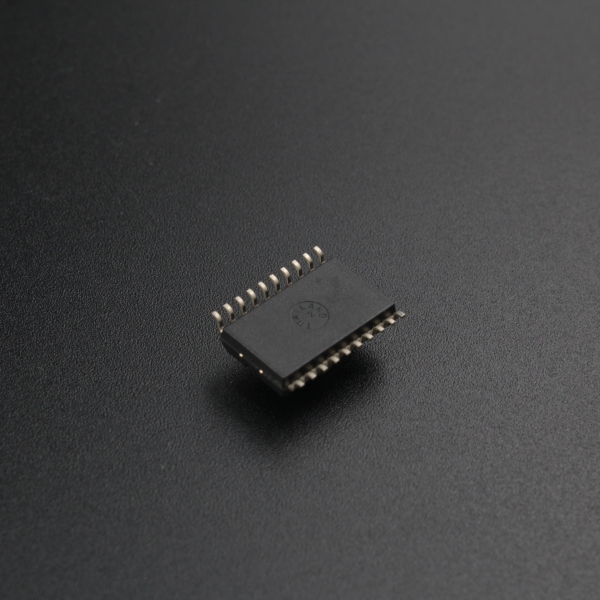

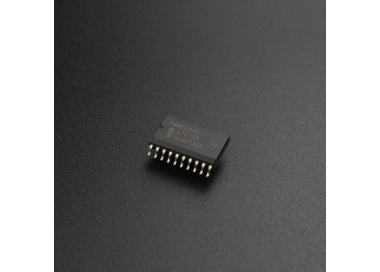

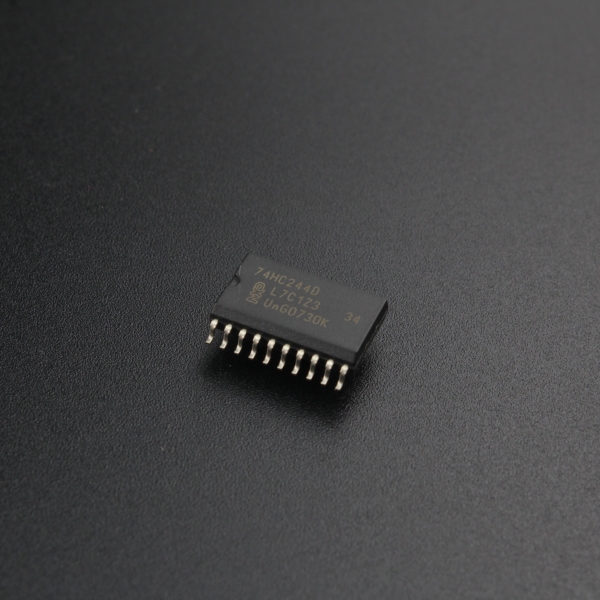

Buffer octales y controladores de línea con salidas de 3 estados
La característica principal del circuito integrado 74HC244D SMD es su capacidad para actuar como un octal buffer/controlador de línea con salidas de 3 estados. Este componente es parte de la familia 74HC, que utiliza tecnología CMOS de alta velocidad. La capacidad de proporcionar buffers con salidas de 3 estados significa que puede mejorar la capacidad de carga de señales digitales y facilitar la transmisión de señales a través de distancias más largas. Se utiliza en diversas aplicaciones digitales. Funciona como un line driver para facilitar la transmisión de señales a distancias extendidas. Además, se emplea en interfaces de bus para la transmisión de datos entre microcontroladores y otros dispositivos, en la interfaz de memoria de registro para la lectura y escritura de datos, y en el control preciso de señales de reloj para la sincronización en sistemas complejos. También puede desmultiplexar datos de una línea común, siendo útil en sistemas con múltiples dispositivos o direcciones. Actúa como convertidor de nivel lógico, facilitando la traducción entre lógica de 3.3V y 5V. En sistemas integrados, se utiliza para controlar la comunicación entre microcontroladores y periféricos como pantallas y sensores.
|
Voltaje de alimentación: |
4.75 a 5.25 VDC |
|
Corriente nominal: |
46 µA |
|
Número de canales: |
8 |
|
Temperatura de trabajo: |
0º C a 70º C |
|
Montaje: |
SMD |
|
Empaquetado: |
SOP-20 |
1x Controlador De Línea Y Buffer 74hc244d SMD SOP20
