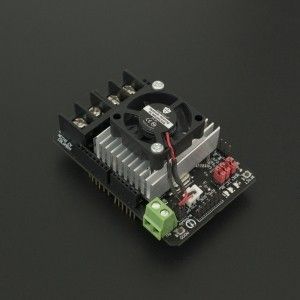

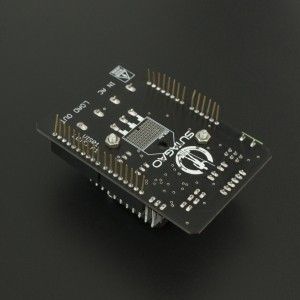

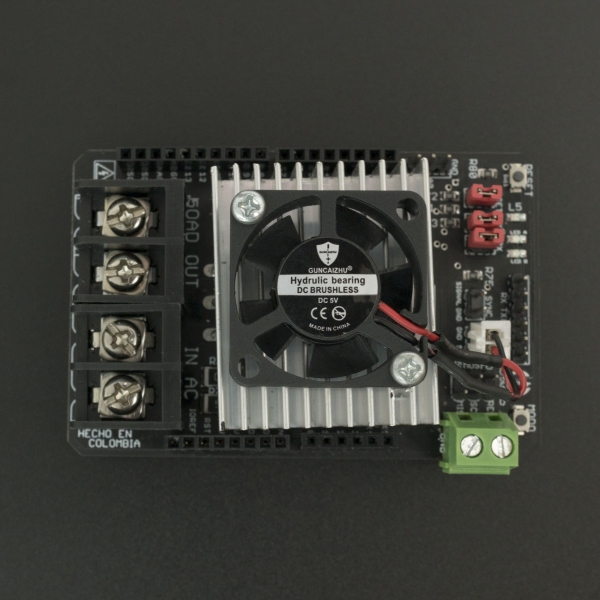

El módulo PWM sincronizado con la red trabaja con el TRIAC BTA41 y con un micro controlador ATMEGA328P para controlar la energía eléctrica de una carga resistiva o inductiva, usándose ya sea el control interno del módulo o por medio de un dispositivo externo como Arduino, Raspberry o cualquier micro controlador que cuente con comunicación serial RX/TX. En la etapa de potencia se usa un pin de sincronización (SYNC) quien muestra el cruce por cero de la red y por consiguiente podemos switchear la salida de voltaje y observar la variación de energía en la carga. Debido a que puede trabajar altas corrientes cuenta con sistema de refrigeración de disipador radial y ventilador para mantener la temperatura del módulo en condiciones nominales. Este módulo SUTAPOWER cuenta con tres formas de poder controlar la carga:
Control de carga usándose un potenciómetro conectado al módulo PWM
Control de carga inalámbricamente por medio de comunicación Bluetooth desde un Smartphone y su respectiva App
Control de carga por puerto serial RX/TX, enviando valores int comprendidos entre 0 a 255.
El sutapower cuenta con una red de snuber, esta red ayuda a la computación del mosfet, ya que cuando se conecta cargas inductivas sin red de snuber suele no activarse sincronizadamente
El sutapower es ideal para aplicaciones de control de lazo cerrado PID, como controlar la temperatura de un recinto, conectando una resistencia térmica podrás tener una incubadora industrial, o control de velocidad de una banda transportadora conectando un motor universal, las aplicaciones están en tu creatividad
Características
Compatible
Arduino, Raspberry y Micro-controladores en general.
Micro -controlador
ATMEGA328P con 3 modos de control por defecto.
Modo 1
Apagado
Modo 2
Control por voltaje (0-5V)
Modo 3
Control por datos seriales (0-255)
Protección
Sobre calentamiento por medio de un sensor de temperatura NTC.
Temperatura de funcionamiento
-20°C – 110°C.
Integra
Disipador radial y ventilador 5V.
Voltaje de entrada para la etapa de potencia
110V/220V AC.
Voltaje de entrada digital
5VDC.
Voltaje de salida AC
0V – 110V/220V AC.
Corriente de entrada
40A
Corriente de salida MAX
40A
Corriente nominal
30A
Potencia MAX
4400 W.
Frecuencia operación
50/60 Hz.
Detección
Cruce por cero (SYNC).
Protección
Red Snubber.
Corriente pico Max
Durante 20ms 40A.
Aplicaciones
Variador de velocidad para motores monofásicos universales.
Arrancadores suaves para motores monofásicos universales.
Variación de intensidad en lámparas incandescente.
Dimmer para carga resistiva e inductiva.
Regulación de voltaje de salida de la red eléctrica domiciliaria.
