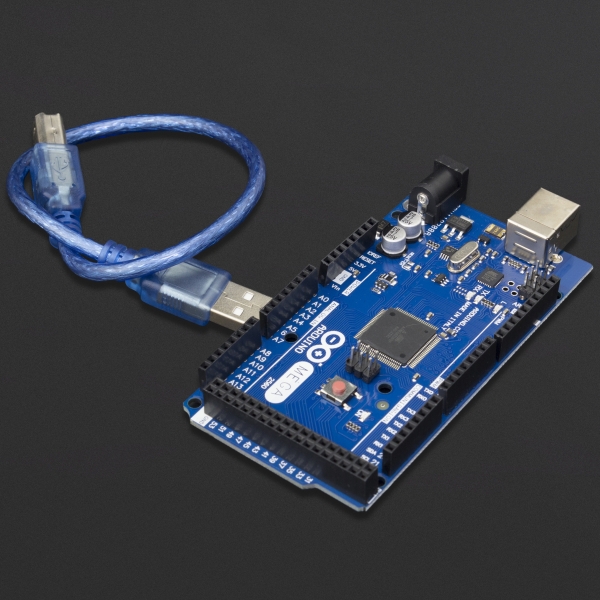

Arduino mega 2560 diseñado para el desarrollo práctico y eficaz de un sinfín de proyectos electrónicos, contando con la posibilidad de un gran número de E/S digitales o analógicas.
El Arduino mega es una placa programable basada en el Atmega2560 donde cuenta con 54 pines de entradas/salidas digitales de cuales 15 de estos pines son usados para señales de salidas PWM, cuenta también con 16 entradas analógicas, 4 puertos UARTs, conexión USB para su programación desde un PC, header ICSP, botón de reset y conector Jack para su alimentación. El Arduino mega 2560 compatible no necesita de drivers USB a FTDI para el puerto serial.
|
Microcontrolador: |
ATMEGA2560 |
|
Voltaje de operación: |
5 VDC |
|
Entrada de voltaje por puerto Jack: |
7 a 12 VDC |
|
Pines digitales E/S: |
54 (15 pines para señal PWM a la salida) |
|
Pines analógicos de entrada: |
16 |
|
Corriente de salida de pines digitales: |
40 mA |
|
Corriente DC por el pin de 3.3V: |
50 mA |
|
Memoria Flash: |
256KB (8KB para el arranque) |
|
SRAM: |
8KB |
|
EEPROM: |
4KB |
|
Frecuencia de reloj: |
8MHz |
Hoja de datos Arduino mega 2560
Diagrama esquemático Arduino mega
1x Arduino Mega 2560 R3 Compatible 8 MHz
